⑤C104 正端为整流、滤波波形测试点(测试时，示波器应采用直流耦合输入方式)，扫描速度开关置

Ores／div 档。开关管 QlOl 漏极波形比较高，测试时应采用 10∶1 或 lOO∶1 的测试探头。

( 2）开关电源的“热地”和“冷地”一般而言，并联式开关电源的地有两个，即“热地”和“冷地”。图中的“ ”表示“热地”，这个地是开关电源一次侧的地，和市电地相连，与“热地”相连的底板称为“热底板”；图中的“┻”表示“冷地”，这个地是开关电源“二次”侧的地，和负载相连，与“冷地”相连的底板称为“冷底板”。

“热地”与“冷地”的根本区别，在于机器底板零电位参考点与市电电网有没有“直接的电的联系”。有直接联系的地是“热地”，机内的“热地”对大地存在约一百多伏的电压，如果误触了机内的“热地”以及与“热地”相连的元件，极有可能遭受电击，甚至发生生命危险；相反，“冷地”与市电电网没有“直接的电的联系”，用手触摸“冷地”以及与“冷地”相连的元器件，一般不会触电。

对于串联式开关电源，只有一个“热地”，也就是说，串联式开关电源的“一次”侧与“二次”侧是同一个地，都为“热地”。由于液晶显示器通过电缆信号直接与计算机主机相连，因此，液晶显示器的开关电源不能采用串联式开关电源，否则，会使计算机主机带电，这是不允许的。

( 3) 隔离变压器的应用

从以上分析可知道，液晶显示器开关电源的“一次”侧“热地”是带电的，因此，在用示波器维修开关电源时，为确保人员、显示器和仪器的安全，建议采用隔离变压器。

隔离变压器是一个“一次”与“二次”绕组匝数比为1∶1 的变压器。实际上为克服变压器自身的损耗(铜损与铁损)，须把“二次”侧的匝数多绕 5％左右，即空载时“二次”电压较一次电压约高 5％。这可以作为区分“一次”与“二次”绕组的方法之一。在维修工作中使用隔离变压器，一是为了使“一次”电压与“二次”电压隔离，实现浮动(悬浮)电位，以保证测试时的人身安全；二是具有防雷击和滤除电源中杂波干扰的功能。

在目前采用的“三相四线制”供电网中，用电器(负载)必有一根线接相线(火线)，一根线接地线(严格说应是中线)，当负载有漏电或人体触及带电体的某点时，电流就会通过人体流入大地而发生触电事故。若把负载接入隔离变压器的“二次”侧，虽然电压仍为 220V，但与地之间已无相关电位，实现了电位浮动。使用隔离变压器后，单独触及负载上任一点时均不会发生触电事故，但若同时触及电位差较大的两点时也会发生触电，不过这种情况是很少发生的，人员就会比较安全。

（4）采用隔离变压器

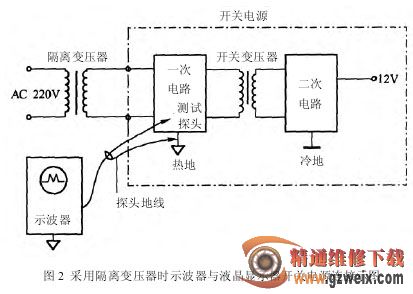

采用隔离变压器时，示波器与液晶显示器开关电源的连接要用示波器来观测液晶显示器开关变压器“一次”电压波形时，必须使用隔离变压器进行隔离，其正确连接方法如图 2 所示。因为“一次”侧地线为“热地”，线上存在着很高的电压，若不采用隔离变压器进行隔离，当示波器地线与开关变压器“热地”相连时，将使示波器外壳带电，对维修人员的安全构成很大威胁。当然，如果用示波器测量开关电源“二次”侧波形或主板电路波形时，由于其地为“冷地”，可以不采用隔离变压器。
