例26：一台L42P21 FBDE彩电 （MS06S机芯），灰屏，无图像。
分析检修：因该机主板上过孔易断路，于是先重点检查主板。测得主板上U20的③脚电压低且不稳，断电后测得U20的③脚对地短路，分别断开与该脚相连的电容，当断开C157后，对地电阻正常，这表明C157漏电，换新后故障排除。
例27：一台LE32C16彩电（MST6M181机芯），指示灯亮，不开机。
分析检修：通电后，测得主板上的5VSTB供电正常；二次开机后，测得PS-ON信号电压一直为3.1V，不变化，由此判断主芯片（内置CPU）未工作。检测主芯片的工作条件，U11～3.3V、U13～2.5V、U12～3.3V电压正常，晶振两端电压分别为1.6V和1.4V，复位电压也无异常，怀疑电视软件有问题，采用在线烧写软件方法升级，但界面提示找不到芯片，由此判断FLASH存储器U17 （25Q32）有问题，换新后开机，故障排除。
例28：一台L32F3300B彩电（MS81L机芯），左声道中有杂音。
分析检修：输入AV信号与插入U盘播放视频，左声道中均有杂音，检查功放电路中相关元件，并无异常，代换功放块后故障依旧，判断是主芯片外围元件或内部电路有问题。在检查主芯片电路时，发现主芯片的音频信号输出端到功放块的输入端之间的铜箔有漏电现象，于是断开电阻R610、R608之前的铜箔，用导线跨接后试机，故障排除。
例29：一台L22N6彩电（9U19机芯），AV输入无图像。
分析检修：输入TV及色差分量信号YPbPr，图像正常，这说明故障部位在AV信号输入通道。检查该通道的电容、电阻和二极管，未见异常。测量主芯片9U19A的AV输入端在路电阻，与分量信号输入端对比，发现其阻值大很多，怀疑主芯片损坏，换新后故障排除。
例30：一台L32E5200BE彩电（MS28机芯），半小时后无声。

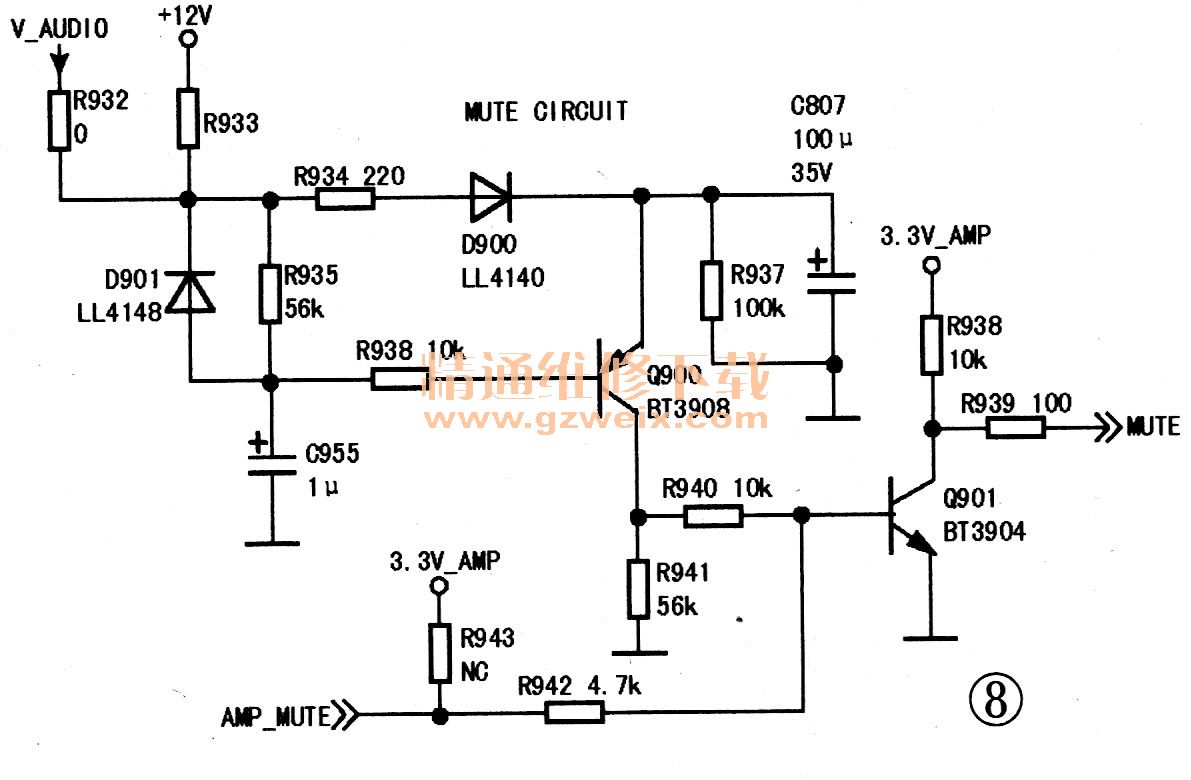

分析检修：通电试机，图像、声音均正常，约半小时后无声，这时测得伴音功放块TAS5707的24V与3.3V供电正常，23脚、24脚总线电压均为3.2V，也正常，但19脚静音控制端的电压却为0V，正常值应为3.3V。检测由Q900 、 Q901组成的静音电路，如图8所示，发现Q900发射极与集电极之间有漏电现象，换新后故障排除。
