例11：一台L32E09彩电（MS19C机芯），电源指示灯亮，不开机。
分析检修：开机后，测得电源板除5V输出电压正常外，其他电压均为0V，显然故障出在电源板上。此电源板号为K-190N1，经查PFC控制芯片IC2 （N1653）损坏，换新后故障排除。
例12：一台LCD42R18L彩电（MS81L机芯），三无，指示灯不亮。
分析检修：该机采用电源背光二合一板，型号是Al 12C3。通电后测得3.3V电压无输出，PFC电压只有290V，这说明电源板没有正常工作，因为正常工作时，应有12V和3.3V电压输出。先测量开关电源PWM控制芯片U401（FAN6754 ）的⑦脚（VDD）供电，实测为1.4V，且有波动现象，明显异常。检查该供电电路的外围元件，未发现异常，怀疑U401的⑦脚内部有短路现象，更换U401后试机，故障排除。
例13：一台LC32F220彩电（MS181L机芯），图像正常，但无伴音。

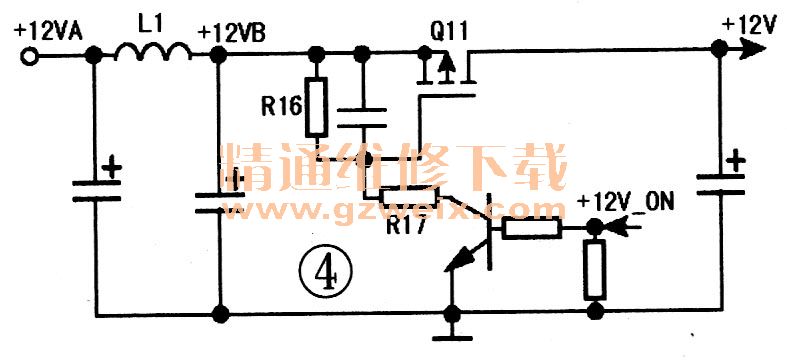

分析检修：测得主板上的2.5V、3.3V和1.2V电压均正常。升级软件后故障依旧，怀疑伴音功放损坏，更换后仍无声音。插入耳机，也没有声音。测得伴音功放块的供电只有9.8V左右，正常时应为12V。检查该供电电路，发现电源板的12V电压只有9.8V，检查＋12V电压形成电路，如图4所示，发现Q11击穿，换新后12V电压输出正常，声音也恢复正常。
在实修时，若没有元件更换Q11，可将Q11的D、S极短接作为应急维修。
例14：一台L32E10彩电（MSJ5机芯），背光亮一下就灭。
分析检修：开机后测量背光驱动板的24V供电正常，BL_ON/OFF端及DIM端的电压分别为3.3V、2.6V，也正常，怀疑屏内部某灯管不良。用修彩显用的两灯高压条，加电检测灯管，灯管均正常，由此判断背光驱动板有问题。对比测量各只高压变压器的高压绕组的直流电阻，发现T201的阻值与其他的相差较大，更换T201后，故障排除。
例15：一台L39E5000-3D彩电（MS28机芯），三无。
分析检修：开盖检查，发现电源板（型号为PE421 C5）上的PFC电压滤波电容CE2和CE3爆裂，进一步测量，发现保险F1和场效应管QW3损坏，其他未见异常。将损坏件全部换新后，强制开机，电源板输出的各路电压均正常。将电源板装回试机，开机后出现自动关机现象，二次开机已可以开机，但随后又进入待机状态，难道电源板还有故障？开盖检查，发现二次开机后电源板输出的 24V电压升高到40V。进一步测量，发现PFC电压在开机后逐渐升高到500V，赶紧断电关机。看来原电容爆裂就是因为PFC电压过高引起的，那是什么原因导致PFC电压如此之高呢？仔细测量PFC电路相关元件，未发现异常。怀疑FAN7930C不良，将其换新后试机，故障排除。
