夏普LCD-60E77A型液晶彩电,不定时自动关机,且指示灯不亮,按开机键无反应
来源:家电维修  作者:佚名  2017-04-24 10:04:37

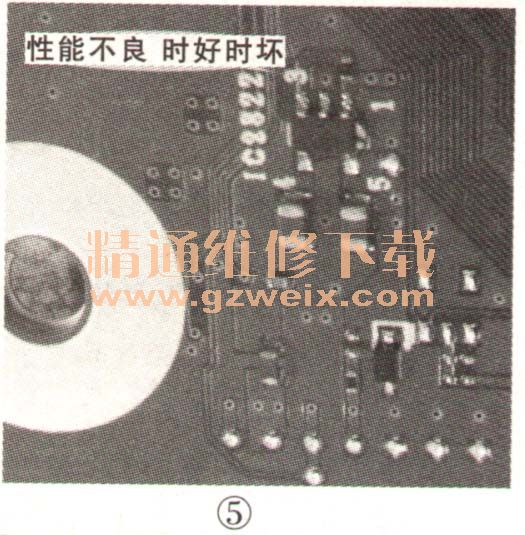

    分析检修:测量主板上的DC -DC电路对地阻值均无短路现象,开机后测得DC -DC电路输出的每组电压都正常。机器自动关机后,测得电源板与输出的5V电压正常,但主板上DC-DC电路输出电压均为0V。沿着电源板给主板的5V供电电路查找,如图5所示,发现IC2822的⑤脚输出电压只有1V左右,且明显波动。IC2822是一块将5V电压变换成3.3V的DC-DC芯片,如图6所示,检查外围元件都正常,判断IC2822性能不良。更换IC2822后通电,主板工作正常,故障排除。


关键词:夏普彩电
