一台TCL LCD32K73型液晶彩电，接通电源开关后红色待机指示灯亮；按“开机”键后，指示灯不熄灭（正常时应熄灭）。

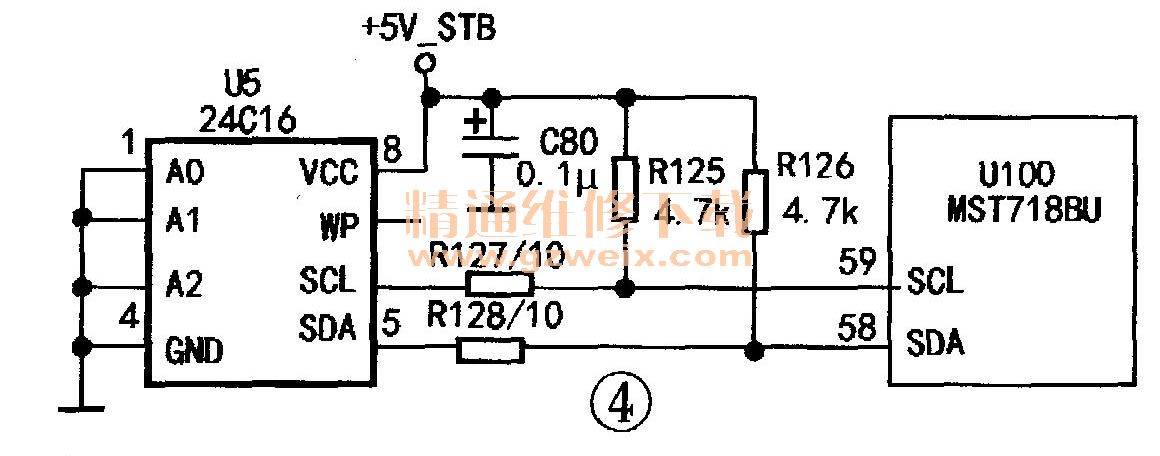

    分析检修：经查，主板上＋5V STB、＋12V、＋5V、＋3.3V及＋1.8V电压均正常，表明主控芯片已发出开机信号，且开关电源基本正常，故障可能是系统在运行启动程序BOOT时受阻所致。由液晶彩电的开机过程得知：在CPU工作条件满足的前提下，MCU的开／待机端（P_ON/OFF）会发出正常的开机信号，主开关电源开始工作，主板上各单元电路相继开始工作，使系统完成开机任务，正式进入开机状态。如果某电路因故（电路本身或供电故障）不能工作，MCU就可能中断启动程序的运行。该机的启动程序存储在E2PROM存储器U5（24C16）中（注：近年生产的彩电启动程序通常存储在FLASH存储器中），系统在运行启动程序BOOT时，MCU要通过I2C总线与EPROM通讯，如图4所示。于是检查U5⑤ 、⑥脚的总线电压，发现时钟线⑥脚电压为4.8V，但数据线⑤脚电压却为0V。经查上拉电阻R126虚焊。重焊后试机，时钟线电压恢复正常，故障排除。

    提示：若二次开机后测得主板上的各组供电正常，通常表示MCU已发出开机信号，且开关电源输出的主电压也到达了主板。二次不开机故障是系统在启动或运行启动程序过程中遇阻所致，应重点检查相关存储器与主控芯片的通讯电路。
