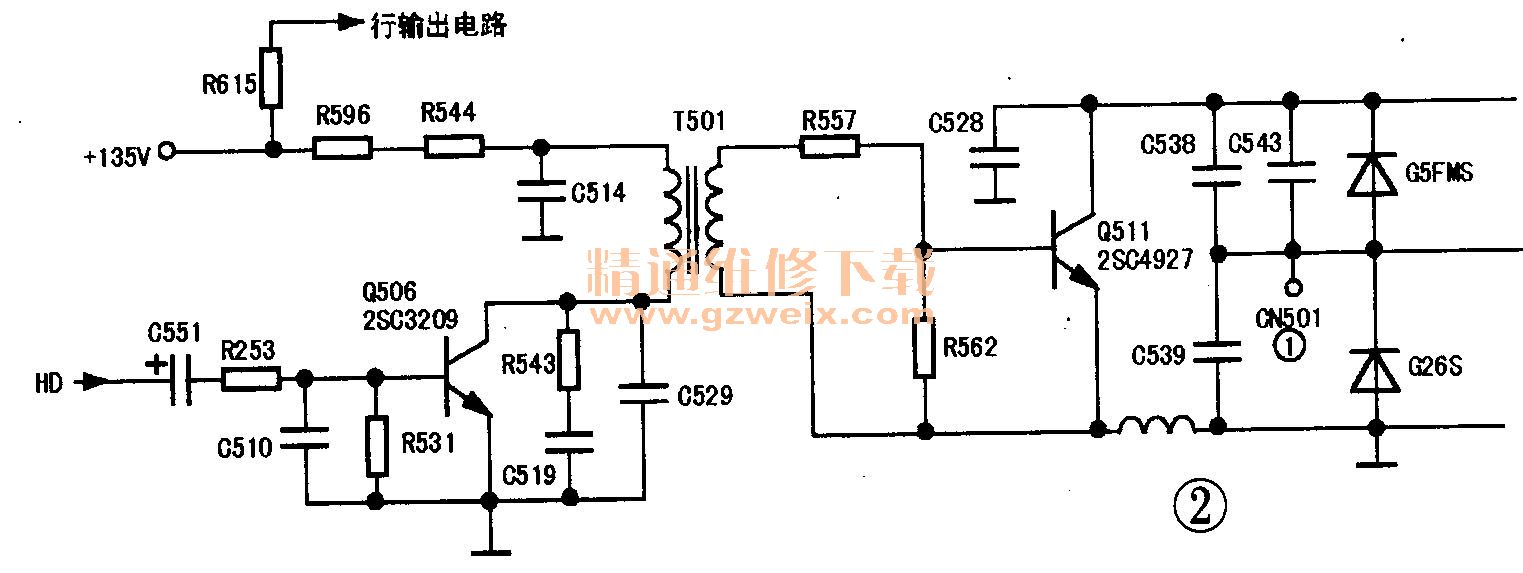

分析检修：此机的行输出变压器已换过。开机检查＋B1电压为135V，正常且稳定。在确认无元件明显损坏的情况下，换上一只行管试机，约20分钟后光栅瞬间增大，随后三无，经查行管与电阻R615均已烧坏。因行输出变庄器已经换过，查行逆程电路及枕校电路均没有发现问题。怀疑行频不稳或行激励不足，仔细检查行推动电路，如图2所示，未发现异常。换上行管和电阻R615试机，约十分钟后再次烧坏行管。再次对行推动电路进行检查，发现行推动变压器T501次级与行管基极电阻R557相连的一端有一圈裂痕，将其补焊并将损坏元件更换后长时间试机，不再烧行管，故障彻底排除。
