创维42E730A型液晶彩电遥控失灵故障检修
来源:家电维修  作者:佚名  2018-06-15 08:25:43

    一台创维42E730A型液晶彩电(8A12机芯),遥控不能开机,本机按键可以开机,且图像、声音均正常。开机后遥控失灵,偶尔可以遥控关机。
    打开手机的照相功能,对着手机的摄像头按压遥控器的按键,有红外光发出,基本判定为遥控器正常。用手机自带的万能遥控器功能操作,电视机仍然不能开机。拆开机壳,检测电视机的遥控接收头,本机使用4脚的贴片接收头,各脚电压如下:①脚和④脚(接地)0V,②脚(IR)3.3V、③脚(供电端)电压高于8V。显然,接收头的供电过高。转向检测电源板,发现待机5VS电压有8V多,明显异常。

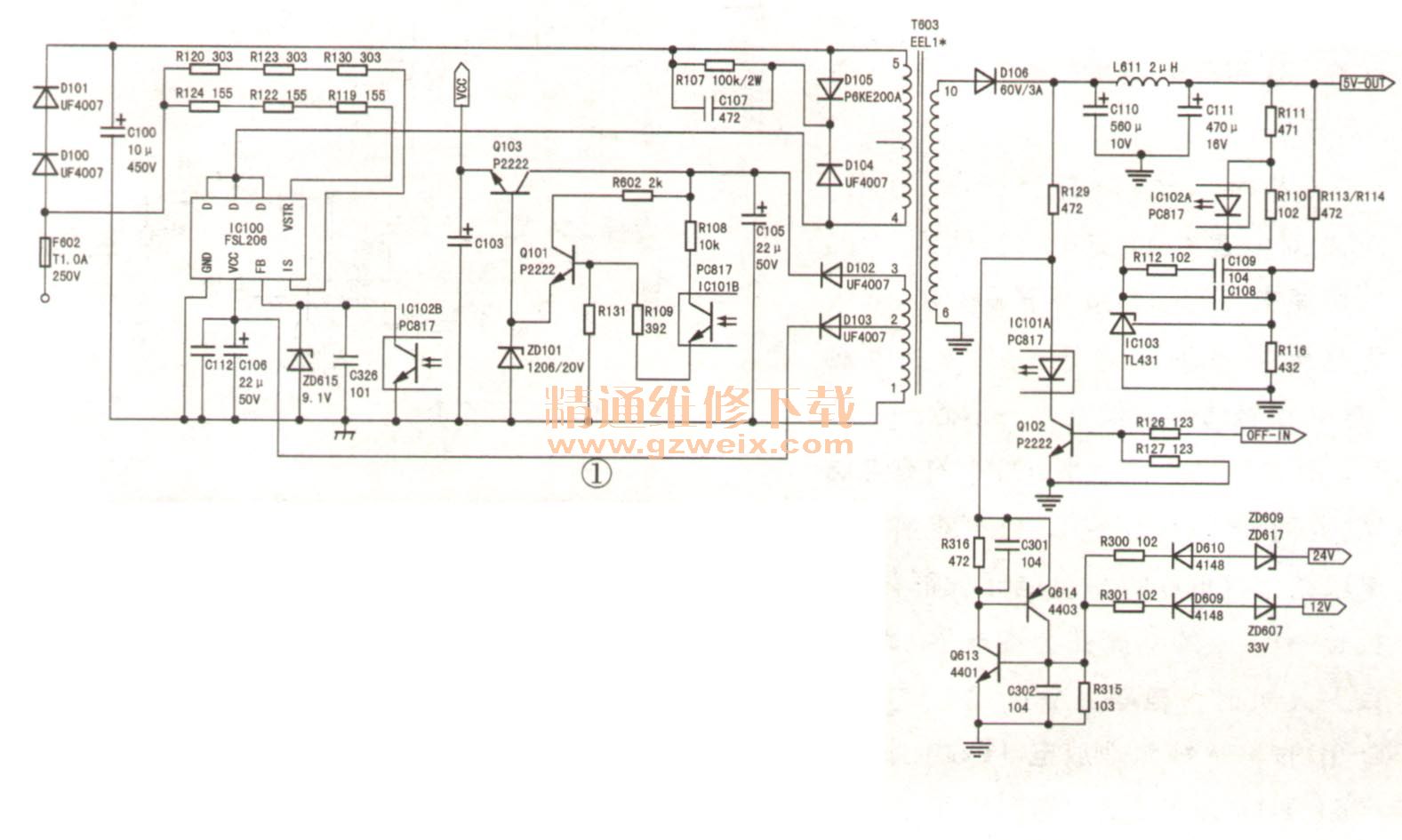

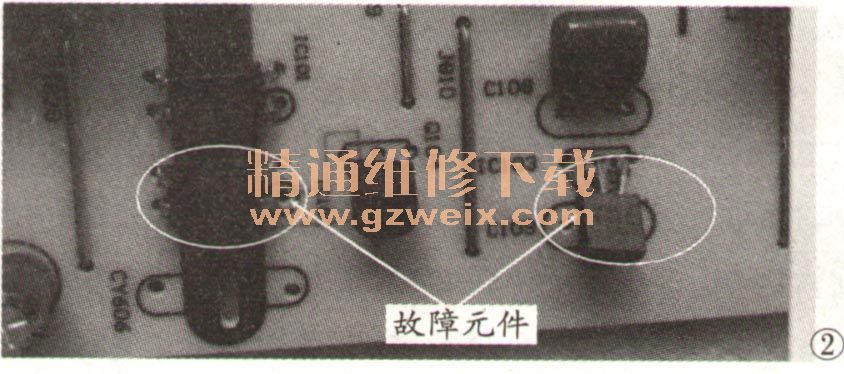

    该机电源板型号是5800 - P37ETU - 0030、由FSL206为核心构成的待机电路如图1所示。在路测量取样电阻R111 -R114及R116均正常,怀疑光祸IC 102或三端精密稳压器IC103(431)异常(如图2所示)。更换IC 102和IC103后开机,5VS待机电压恢复正常(5V)。此时遥控依然失灵。再次测量接收头的供电5V正常,但IR端电压仅为2V,按压遥控器按键,IR电压有变化,更换接收头无效,说明问题出在主板上。检测主板的IR信号输入接口电路没有问题,怀疑主芯片坏了。



    该机主芯片采用BGA封装,为防止误判,决定先升级主程序。将装有程序的U盘插到电视机的USB口中,用TV160的升级小板直接引导进行强制升级,试机故障依旧,看来确是硬件出了问题。通过BGA焊台更换完主芯片后试机,遥控正常。此时测量接收头的IR端电压为5V。
    小结:本机电源板的待机稳压电路出问题,引起5VS电压升高导致主芯片损坏,从而出现遥控器失灵现象。
