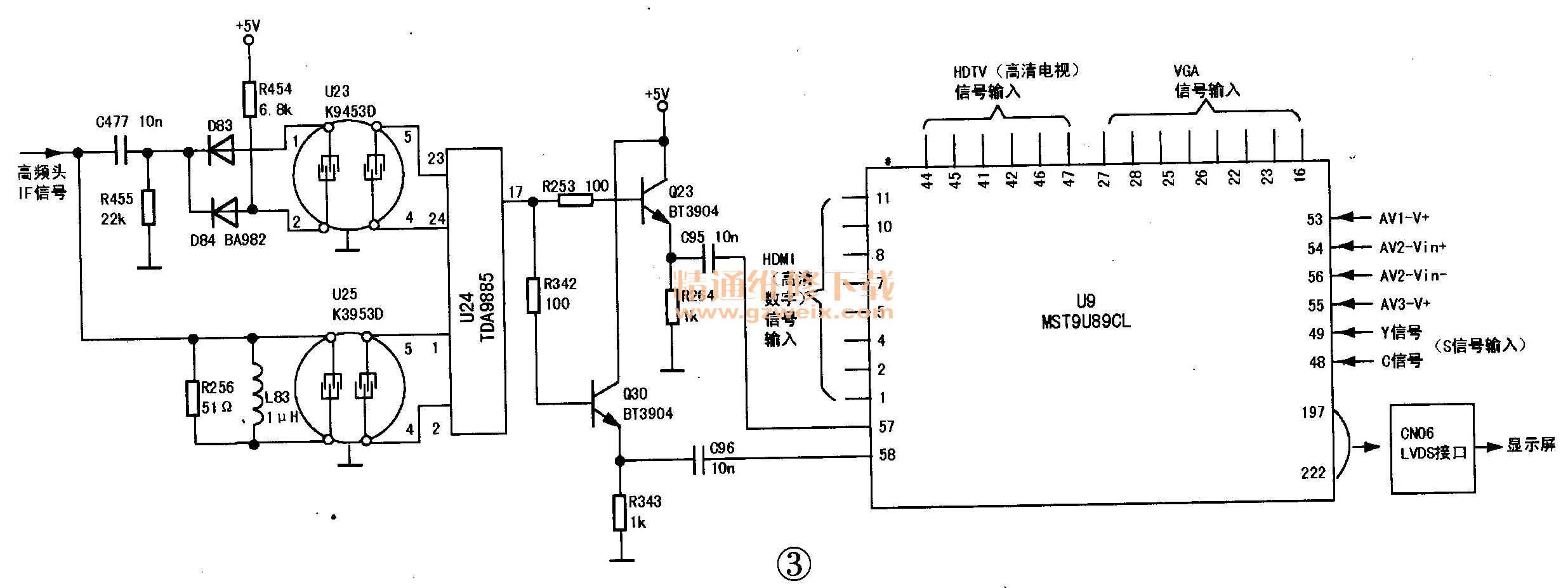

该机芯的TV信号流程是：由高频头11脚输出的视频全电视信号一路经电容C477、D83、D84送至伴音中频声表面滤波器U23（K9453D ）（1）,②脚，滤除干扰后伴音中频信号由④、⑤脚送至中频信号放大及处理块U24 （TDA9885）的24、23脚；高频头11脚输出信号的另一路被送至图像中频声表面滤波器U25 （K3953D ）① ,②脚，滤除干扰后的图像中频信号由④、⑤脚送至U24的②、①脚（相关电路见图3），处理得到的视频信号由U24的17脚输出，一路经Q23 （BT3904）放大及阻抗变换后作为TV-Vi＋信号经电容C95耦合至U9的57脚；另一路经Q30 （BT3904）放大及阻抗变换后作为TV-Vi-信号经电容C％送至U9的58脚。这两路信号经U9内部的信号选择开关电路切换选择后，对其进行解码、3D梳状滤波、同步处理、VBI限幅、斜线角度处理、降噪、逐行变换、格式变换、画质增强等一系列视频信处理后，再经U9的⑨脚～222脚输出，由插座CN06送至显示屏还原出图像。

    由于AV状态下正常，因此故障范围极有可能在高频头（含CATV信号输入线路）或高频头至中频信号放大及处理块U24（含U24）所在电路。为了缩小故障范围，试用缝衣针碰触图像声表面滤波器U25①脚，发现显示屏上有杂波干扰线条出现，表明故障在U25①脚之前电路。于是拔掉高频板插座CN33的插头后对其相关插针的电压进行检查，发现送往高频头U22的相关电压基本正常，从高频头11脚对应的插脚输入干扰信号显示屏上仍有反应，看来故障点极可能在高频头。更换高频头后试机，TV图像终于出现。
