检修康佳T2530D型彩色电视调亮度及对比度均有控制作用,但画面较暗故障
来源:本站整理  作者:佚名  2012-10-07 08:53:29

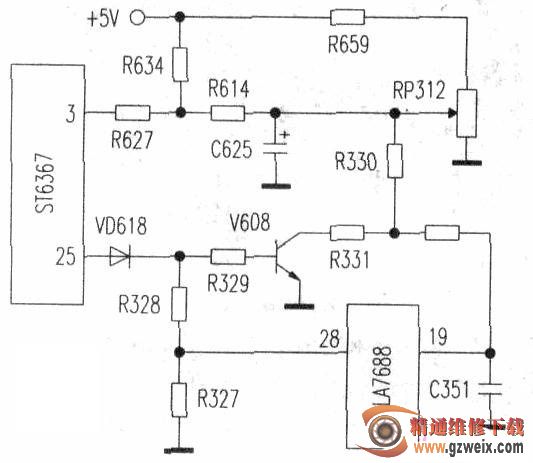

图像暗淡,应检查图像通道与亮度相关的电路,有关电路如图所示。测LA7688第(11)、(19)、(28)、(32)脚电压,发现第(19)脚电压不足3V(正常值为4V左右)。测微处理器ST6367亮度控制端第③脚电压为正常值4.8V,排除CPU不良的可能性。LA7688第(19)脚电压还与转台消隐控制电路V608等有关,测ST6373第(25)脚电压为零,V608集电极电压也为零,正常时应在2V~4V范围。检查V608发现其集电极与发射极间正、反,向电阻基本相同,且阻值小于l00Ω,说明已击穿损坏。更换V608后图像亮度恢复正常,故障排除。若V608开路,则会出现转台黑屏故障现象。
