夏普LCD-60X50A型液晶彩电,开机后无光栅、无伴音
来源:家电维修  作者:佚名  2017-04-17 09:15:22

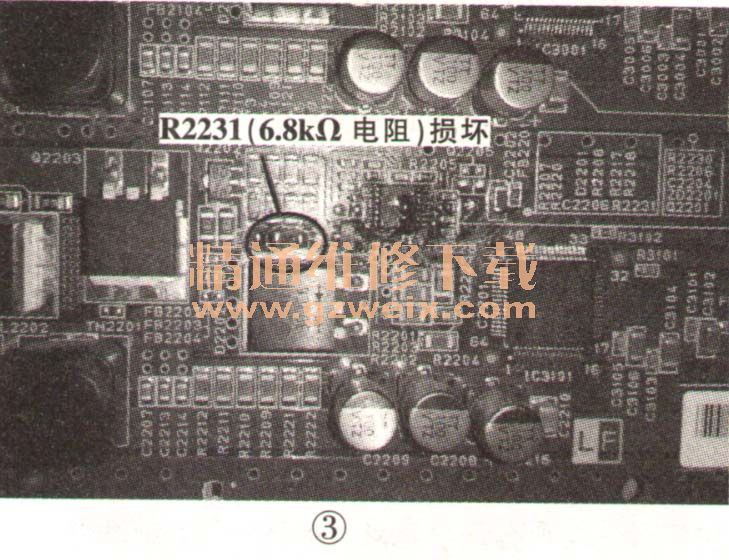

    分析检修:先进入工厂维修状态查看是否有保护记录,发现有保护记录,如图2所示,保护代码“16”为LAMP异常。拆开机器后再次强制开机进入维修模式,测量背光板上的8组LED供电电压,发现一组输出电压为24AV,低于正常值26.03V。电源板输出的+36V电压经过R2207、82220(两只并联,阻值均为1.8kΩ)与R2218、P、2217、82208(三只并联,阻值均为6.8kΩ)分压,再经R2231(6.8kΩ)送到调整管Q2202的b极,该电压为33.02V(正常应为35.14V),其c极电压为36.80V、e极电压为33-41V(正常应为35.15V),经R215、R214、R213(三只并联,阻值为22Ω)分压后再分别送入82224、82225电阻分压,再分别送入MOs调整管Q2203、Q2204调整出26.03V为屏内部灯带LED灯珠提供导通电压。实测Q2203、Q2204的G极电压为33.22V、D极电压为24.1V(正常应为26.03V)、S极电压为36.80V,经查82231阻值变大为16.3kΩ,如图3所恢复为26.03V。再次进入工厂菜单,将保护记录清除后长时间试机,一切正常。


关键词:夏普彩电
