一台TCL L40F3307B液晶电视，通电黑屏，有伴音，偶尔可以工作一会儿，但还是会自动黑屏。

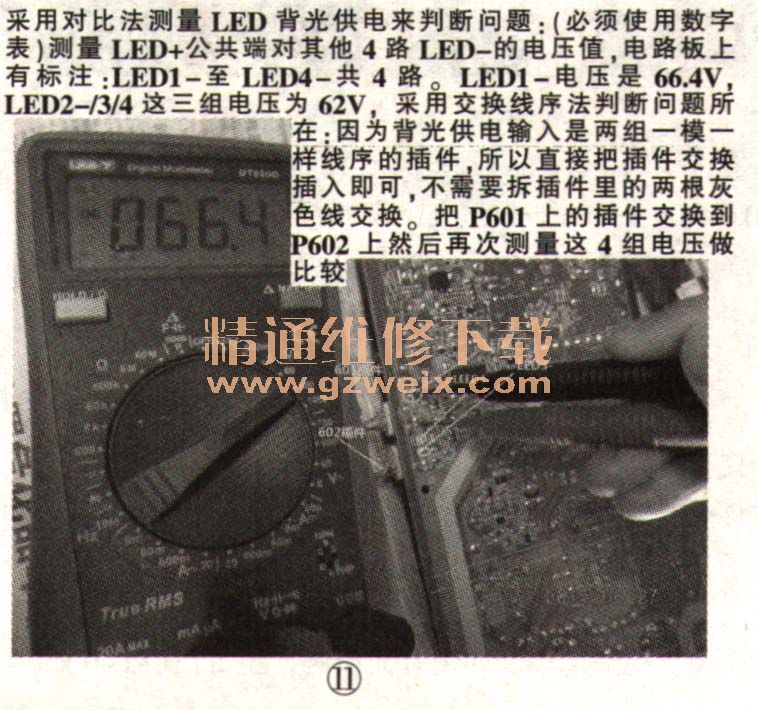

    拆机后通电，透过灯箱背面的圆洞仔细观察，发现背光灯闪亮了一下就熄灭了，连续多次开关机后背光可点亮一会儿，此刻抓紧时间测量恒流源电路板上P601和P602两个插座上LED＋公共端对LED 1一到LED4-这4路电压，结果是P601插座上LED1一端电压为66.4V、LED2一电压为62V、P602插座上LED4一和LED3一端电压均为62V，显然LED 1一端口电压明细偏高，不正常，通过将P601和P602交换插在彼此的插座上以后再进行测量、LED 1一端口电压正常，LED4一端口又升高为66.4V，由此判断出与插头P601相连的一组背光灯条出现故障，如图11所示。

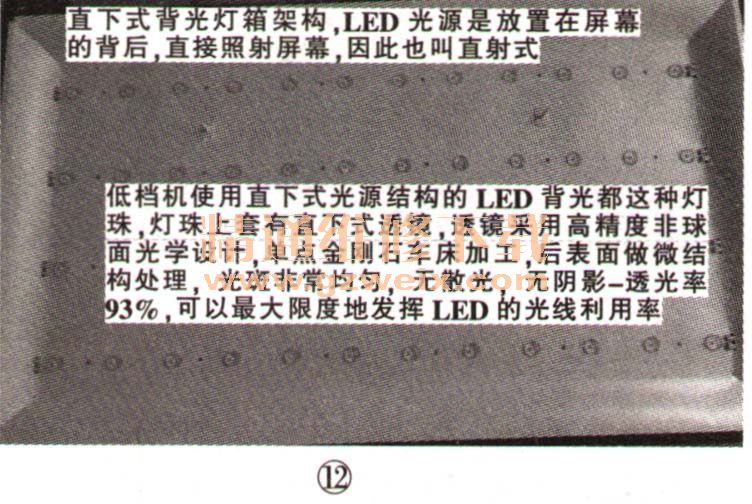

    问题明确后直接拆开液晶屏检查里面的灯条，此机液晶屏不是传统的一体化液晶屏，没有整体金属前后边框固定液晶显示面板。当拆开外壳的前面板后，液晶屏的显示面板就裸露出来，直接拿掉液晶屏面板后取下灯箱固定边框，移走导光组件，可以看到灯箱的底部由8根灯条组成，并且光源属直下式背光结构，如图12所示。

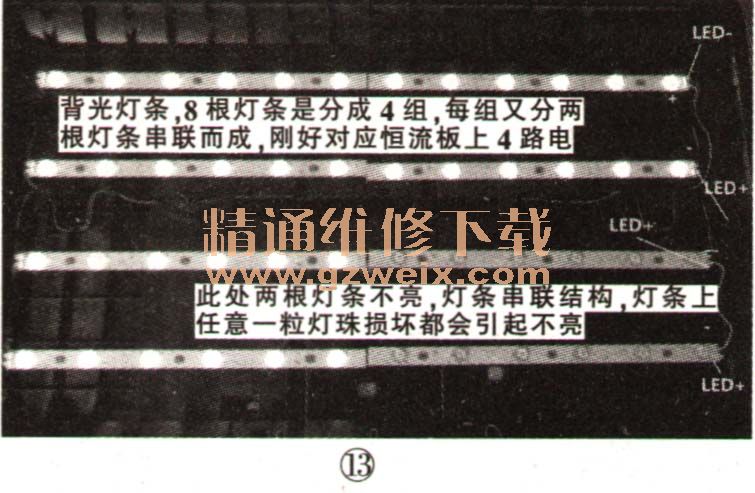

    此时反复通电开机，背光亮后发现灯箱8根灯条中有2根灯条不亮，取下灯条上面的反光膜，根据灯箱里灯条接线可以看出，8根灯条分成4组，每组又由两根灯条串联而成，刚好对应恒流板上4组供电，如图13所示。

    该屏采用的灯条型号是40F2370 -6EA  4C -LB4006-YH1，一根灯条上有6粒LED灯珠，标注L1-L6，灯珠采用3030型灯珠，6粒LED灯珠采用串联结构，灯珠上套有直下式透镜。

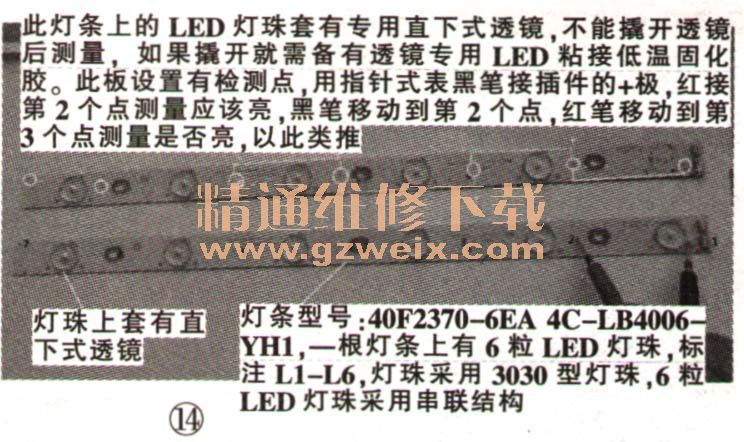

    用指针表Rx 10k挡分别测量两根故障灯条上的灯珠，发现其中一根灯条上的灯珠都亮，另外一根灯条上只有一只不亮，正反向都无电阻值，说明已经开路。因为灯珠上套有透镜，所以灯条上设置有检测点，如图14所示。

    找出损坏的灯珠后就可以撬开上面的透镜了，拿掉透镜发现灯珠表面四周都无引脚，正负极引脚在贴片LED的底部，因没有备用件，所以只能采用短接方式应急修复，直接在灯珠的两边各刮掉一小段印制铜箔上的白色漆，然后用较细的导线把两个点短接。处理后装入灯箱里通电观察，8组LED灯条全部点亮。
    再次测量LED＋公共端对LED1～到LED4这4路的电压，除了短接一只灯珠这组供电电压为56.9V外，测量其他3路电压均为60V，说明此型号的灯条在灯珠短接后还是有点影响的，因为根据维修经验，多数灯条按照此应急方法短接一个灯珠后，记录的电压值和正常的一组电压相比不会误差几伏。
    此灯条两根串联后由一路供电，两根灯条上共12粒灯珠，实际测量灯条供电电压为60V～62V左右，根据灯条灯珠粒数和供电电压计算，灯珠的工作电压应该是5V以上，另外在试机时还发现背光刚亮的时候电压为70V，随后下降为60V左右。担心此型号灯条灯珠短接后可能会造成几路输出电压不平衡而导致保护，但是连续多天全天候开机工作都能正常，也没有出现自动黑屏现象，这才放心交付客户使用。
