故障现象：开机后行输出变压器发出较大的“咬咬”响声，光栅左右两边各有约20cm的黑边，且光栅暗淡，亮度不均，类似梳齿状，图像场幅基本正常；在屏幕中心，有条约15cm宽的暗淡光栅窄竖带。

    分析检修：检修这种故障，试机时间应尽量短，多开几次，等显像管预热后，只要能看到故障现象就马上关机。否则，时间稍长易烧行管。笔者试机时，开机时间约为5s，并重复开／关电视机5次后，用手触行管外壳，感觉温度上升较快，说明行管电流较大。

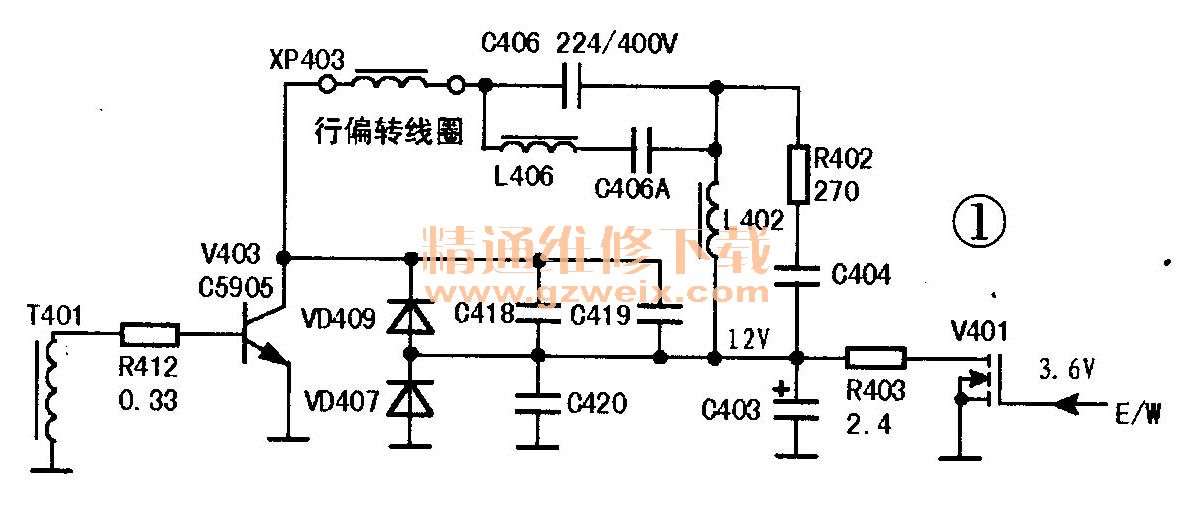

    检测行推动变压器次级交流电压为0.8V，在正常值（0.8V～1V，经验值）范围内，说明行推动、行振荡级工作基本正常。按着测得显像管的灯丝电压为3.2V～4V，对调红黑表笔，测出的值应为4V～4.8V；同时测得视放管的供电电压为175V（正常时为200V ），这两个电压都低于正常值，说明故障在行输出电路，如图1所示。

    经查S校正电容C406 （224/400V）已无容量。换上一只同样规格的电容后试机，故障排除，行管温升正常。C406易损的原因是质量欠佳，电容上面连型号都没有，只标有“224/400V”，的字样。换上一只质量好的CBB81A或CBB 13型电容后，故障再未复发。
