长虹39D2000型液晶彩电,上电后指示灯亮,不开机
来源:家电维修  作者:佚名  2018-01-11 08:42:40

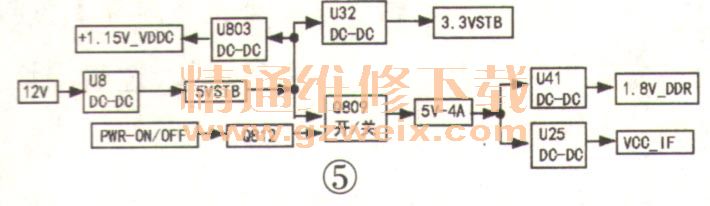

    分析检修:参照图5,测得5VSTB、3.3VSTB电压均正常,但测Q809的D极无5V输出,而S极有5V输入,说明Q809没导通。短接Q809的D、S极,整机能工作,说明故障原因是控制管Q812截止,相关电路见图6。测Q812基极电压为0V,正常应为0.7V。测量Q812基极所接电阻,发现R880开路,其焊头断裂所致。替换R880后,测量其一端电压为2.2V,另一端电压为0.7V、Q809输出电压为+5V_4A,电视工作正常。
