长虹40QlN型机,不开机,指示灯不亮
来源:家电维修  作者:佚名  2017-12-21 08:43:11

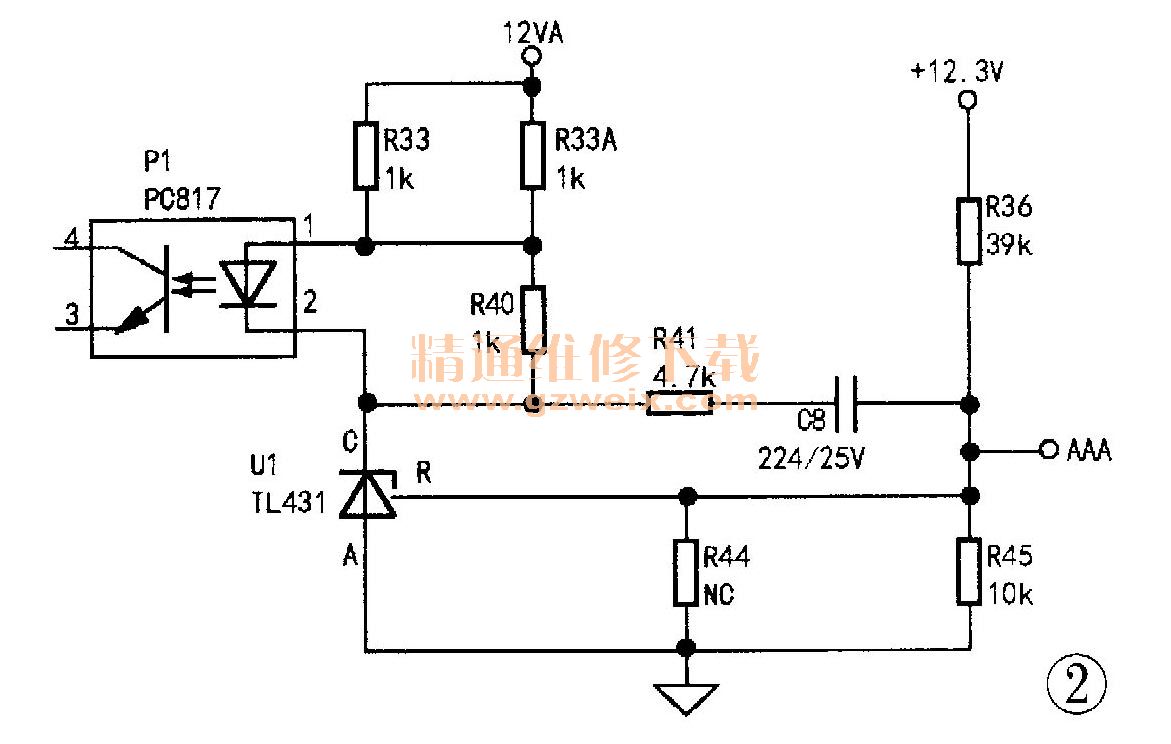

    分析检修:怀疑开关电源没有工作。此机电源组件型号为MPM50S -1 M2 3AO(可用长虹电源HSM50S-1M2 3AO代替),PFC芯片为UC28019 9主电源芯片为LD7537的(IC1)o IC1与功率管Q3、变压器T1组成反激励电源、T1次级输出12V为主板供电。以LD7531(IC2)为中心的开关电源产生24V,供主板功放和背光电路工作。T1的第二绕组产生VCC(21 V),为IC1供电,同时在二次开机后,通过Q5、P2控制Q1,形成VCC1电压(19.5V),为PFC电路和IC2供电。测得12V输出电压仅为6V、显然主电源稳压电路有故障,检查R36、R45、R33、R33A、U1(TL431)等元件,如图2所示,发现R45阻值增大,换R45新后故障排除。

    另外,若12V不足,还可导致背光时亮时暗的故障。
