TCL IPL32C型彩电不开机,电源指示灯也不亮
来源:家电维修  作者:佚名  2017-04-01 09:41:42

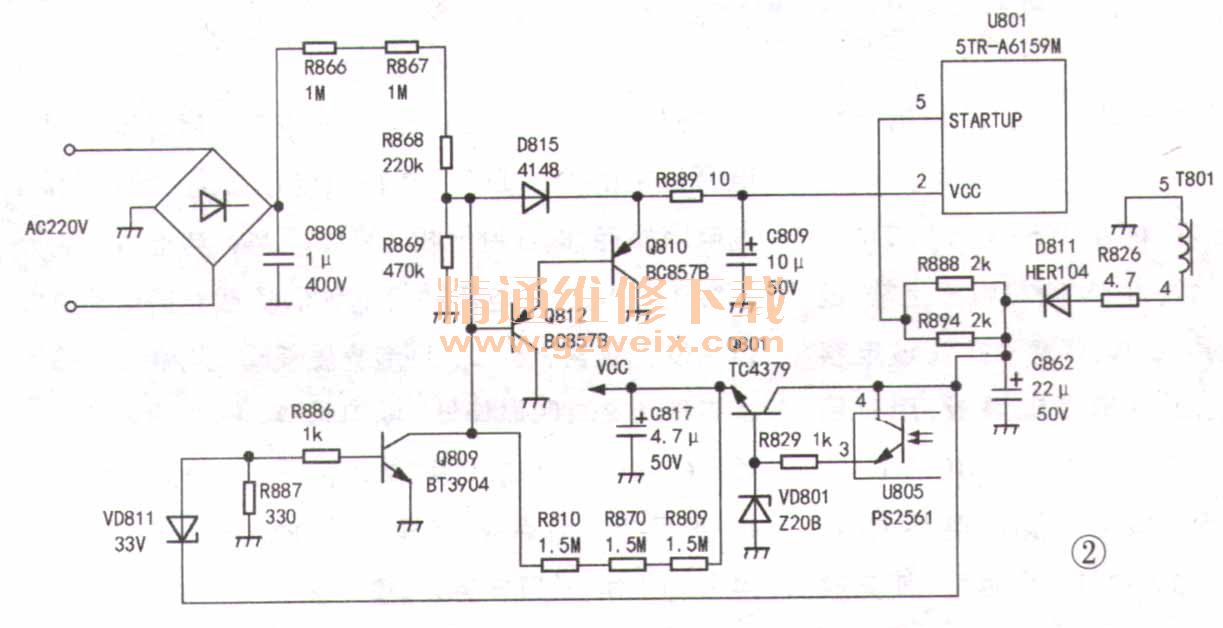

    分析检修:电源指示灯不亮,说明待机电源很可能无输出。经测量,待机电源确实无+5VSB电压输出。测电源芯片U801② 、⑤脚无启动电压输入,但市电整流滤波电容C808两端却有+290V电压,显然故障在U801的启动供电电路中,如图2所示。Q809、Q812、Q810等元件组成输出过压保护电路,若输出的+5VSB电压过高,则T801的④-⑤绕组的感应电压经D811、 C862整流滤波后所得的直流电压也将升高,当超过33V时,VD811击穿,Q809、 Q812、Q810相继导通,U801因②脚电压过低而停止工作。

      经查,启动电阻R867(1MΩ)开路,换新后故障排除。
