一台海尔LE46H320（6i78-SS）型液晶彩电，上电开机，指示灯亮，不能开机。
    开壳，测试电源板二次开机时12V、24V瞬间有10V输出，之后逐渐降低为0V。该机电滋板型号为0094001897，采用Sanken的全波电流共振IC（SSC9512S）组成的液晶电源方案。5VSB待机电路是由STR-6069H组成的电路。

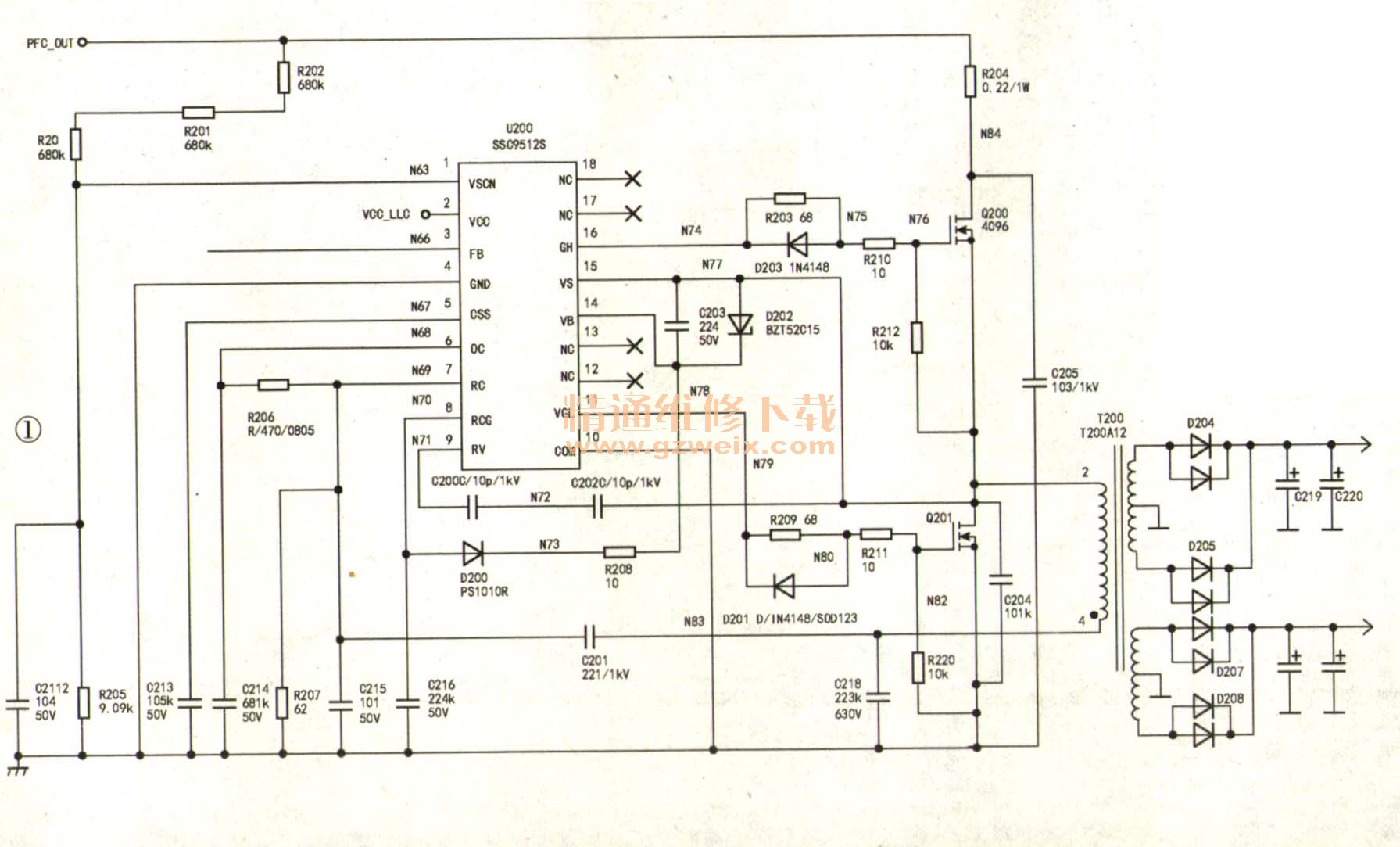

    待机指示灯亮，判断5V电路正常。测试待机5VSB电压为5V，二次开机后主板CPU输出开机信号高电平，三极管Q103饱和导通，光耦N123（817）PC2A内部发光二极管有电流通过，PC2B饱和导通，Q101饱和导通，Q100、D103组成的15V稳压电路输出VCC-PFC 15V电压，一路到U1 PFC电路，另外一路送到Q202、Q203组成的开关电路，输出VCC-LLC电压给U200（SSC9512S）的②脚。此电压经过U200内部电路检洲到正常时，芯片内部电路启动，内稳压电路产生各单元工作供电，同时U200加的①脚输入的PFC电压检侧为正常时（390V DC），振荡电路开始工作，经过软启动延时后输出出的信号分别经过离端和低端驱动电路驱动，送入到由Q200、Q201、T200、T200A12组成的功率翰出电路，产生本机需要的12V、24V电压，如图1所示。

    根据浦试翰出端电压未升高到10V就停止工作，分析是U200工作异常，功率驱动电路、称压取样电路或者是保护电路动作。测试U200的②脚电压为14.4V，①脚电压为1.72，PFC电压轴出为390V，本机的12V、24V过压保护电路SCR100可控硅未误动作，因为过压保护电路是切断的PFC VCC电压和VCC LLC的15V工作电压。本机PFC控制块及U200供电测试都正常，测试称压取样元件也未见异常。测试12V、24V整流二极管、滤波电容没有短路漏电现象；功率输出电路的三极管、二极管、电阻都正常。
   当测试功率输出文流谐振电容C218（22nF）时，发现其已完全失容。换新电容后接通电源，测 12V、24V输出正常，电视恢复正常工作。
