创维6D81机落高清电视二次不开机故障检修
来源:本站整理  作者:佚名  2015-08-21 07:55:08

    一台创维34T68HT型高清彩电,6D81机芯,插电后电源蓝色指示灯亮,瞬间有继电器跳变声,无高压声。
    首先看一下电源次级输出的几路电压,分别是+B135V、伴音供电25V、高频头调谐电压33V,还有两组低压17V、8V,同时17V通过7812输出12V、17V还通过Q927、ZD921、R933组成的5V电子稳压电路输出5VS、8V通过Q929、ZD926、R957组成的5V电子稳压电路输出5VM。其中,5VS是待机电压,5VS也就是通电后一直有的电压,5VM和12V是二次开机后给数字板供电的,二次开机后才会产生。+B电压、伴音供电、高频头调谐电压、17V、12V、8V、5VM,没有二次开待机时这些电压大多是减半的,其中5VM是无输出的,这个就是所谓的开机时序。

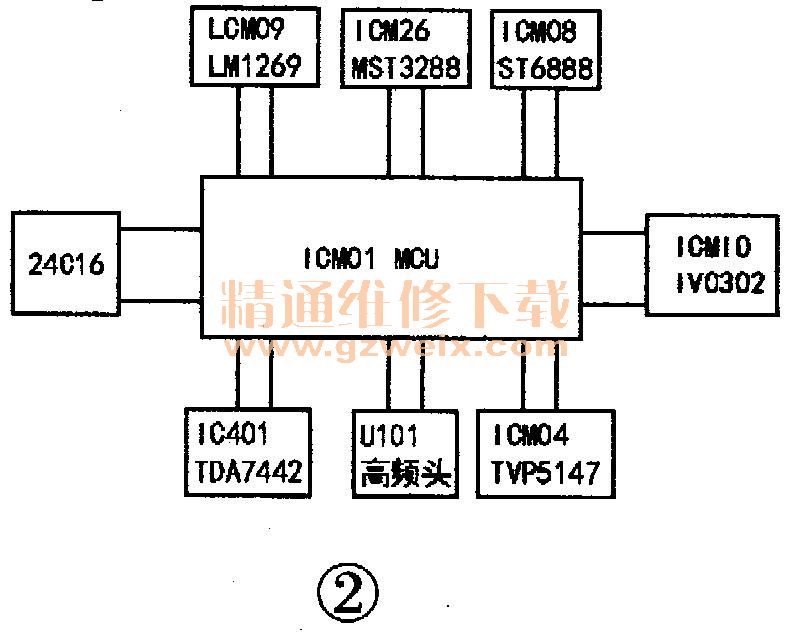

    了解了以上这些知识,就可以对该机的电源电压做个检测了。通电瞬间测电源次级输出这些电压都正常,不过不一会5VM就无输出了,其他电压减半,5VS一直正常,再次通电又重复这样的过程。当把Q925的c、e极短接后,也就是模拟CPU强制开机.测电源输出各电压都正常,说明电源电路是正常的,但是用示波器测不到行激励方波,行激励信号并没有输出,所以无高压声。有些产品在保护启动瞬间是很难在开机瞬间测到行激励波形。为此检查了+B到行管c极线路、行阻尼二极管、枕校电路、行反馈电路,都没发现损坏的元件。如果行过流保护的话,一般在+B和高压包之间串联一只200W灯泡,在开机时灯泡很亮,说明行过流,但是灯泡一直没亮,再次证明行激励信号无输出,这时把目光转到数字板部分。当测到数字板插座12、13脚的SDA、SCL时,发现电压只有2.2V,明显偏低,正常3.8V波动,因为总线控制输出端口都是开漏极或开c极输出,SDA、SCL都是通过上拉电阻接5VS、测数字板上上拉电阻RM11~RM14正常,那说明此时总线电压偏低原因可能是总线所接的受控器件有问题。于是果断断开数字板插座的12脚和13脚,电视出现久违的高压声,屏幕上也出现创维logo画面,这时修复并未完成,因为总线断开后能正常开机只能说明数字板是好的,在数字板12、13脚总线所接的受控器件只有两个:一是高频头,一是TDA7442音频处理块,它们都在主板上,并受主控芯片总线控制。每次开机,主控芯片都会访问受控器件工作情况,受控器件做出工作正常的应答信号给主控芯片,主控芯片才能继续访问下一个受控器件,直到每个受控器件都正常,电视机才能正常开机,不然主控芯片就一直在访问中,也就是总线工作在忙状态,不开机,表现在总线SDA、SCL引脚就是电压被拉低;如果总线工作在闲状态,SDA、SCL引脚电压就会上升到供电电压。断开TDA7442的24、25脚外接电阻R402、R403,故障消失,说明此故障系音频处理器TDA7442损坏引起,更换TDA7442故障排除。相关电源供电框图见图1,总线SDA、SCL控制框图见图2。



    感悟:虽然现在平板电视逐渐主导维修市场,但是不管修哪种电器,特别是液晶电视,了解它的电路结构、开机时序对修机有事半功倍的效果,就该机总线SDA、SCL受控器件出问题也会引起二次不开机这个现象并不是高清CRT电视独有,在现在液晶电视中也常见,当你在检修液晶电视主板时,测量了CPU的供电、复位、时钟以及DDR的供电、基准电压、FLASH数据更换都还无济于事的时候,你就要考虑一下总线SDA、SCL的受控器件有没有问题,方法是可以逐一断开受控器件的SDA、SCL引脚来开机观察,如果断开某个受控器件后,能开机了说明是这个受控器件引起,更换此件即可,除了这个,液晶电视主板的板材问题引起SDA、SCL漏电也较为常见,我们常以断开原线路飞线解决。
