最近接修一台其他修理店未能解决的故障机，将修理过程与广大同行分享交流一下，不妥之处恳请指正。
    故障现象：这是一台才买不到三年的TCL液晶彩电，型号为L42P50FBDE，此机的故障表现为无法二次开机。通电观察前面板电源红色指示灯点亮，按动面板上的“确认”键、“P+/P-”键均不起作用，电视机一直处于待机状态（正常情况下，接通电源红色电源指示灯点亮，二次开机成功后，屏幕背光灯开启，屏幕显示开机LOGO，同时电源指示灯熄灭）。用户称“该机最初故障现象是无规律自动关机，遇到振动电视也会自动关机，用手拍打几下，有时又能恢复正常，但仍然会不定时自动关机，经一维修师傅处理使用一段时间后故障复发，再送去维修就成现在的情况，维修师傅无法处理要求换板，由于要价太高，我们没同意，于是请你维修”。
    检修过程：开盖检查，此机的设计还算人性化，后盖分成了两个部分不用完全拆开，只需把后壳凸起的部分拆下就可以看到电源板和主板。接通电源开机，能听见电源部分继电器吸合的声音，检测电源输出的各组电压，其中3.3V正常、24V无输出，继电器一直处于吸合状态，400V滤波电容上一直有340V左右的电压，且PS-ON端也一直处于高电平状态。正常情况下此机应在接通电源开关瞬间主板有一个开机高电平送到PS-ON端，IC6开始工作控制电源继电器吸合，此时电源芯片IC （FA5571）得电工作24V随即输出，随后PS-ON信号将被置低电平，继电器断电，PFC芯片及24V主电源芯片断电，整机只有副电源工作为CPU提供3.3V的待机电压，电源指示灯点亮，等待用户的开机指令，整机处于待机状态。

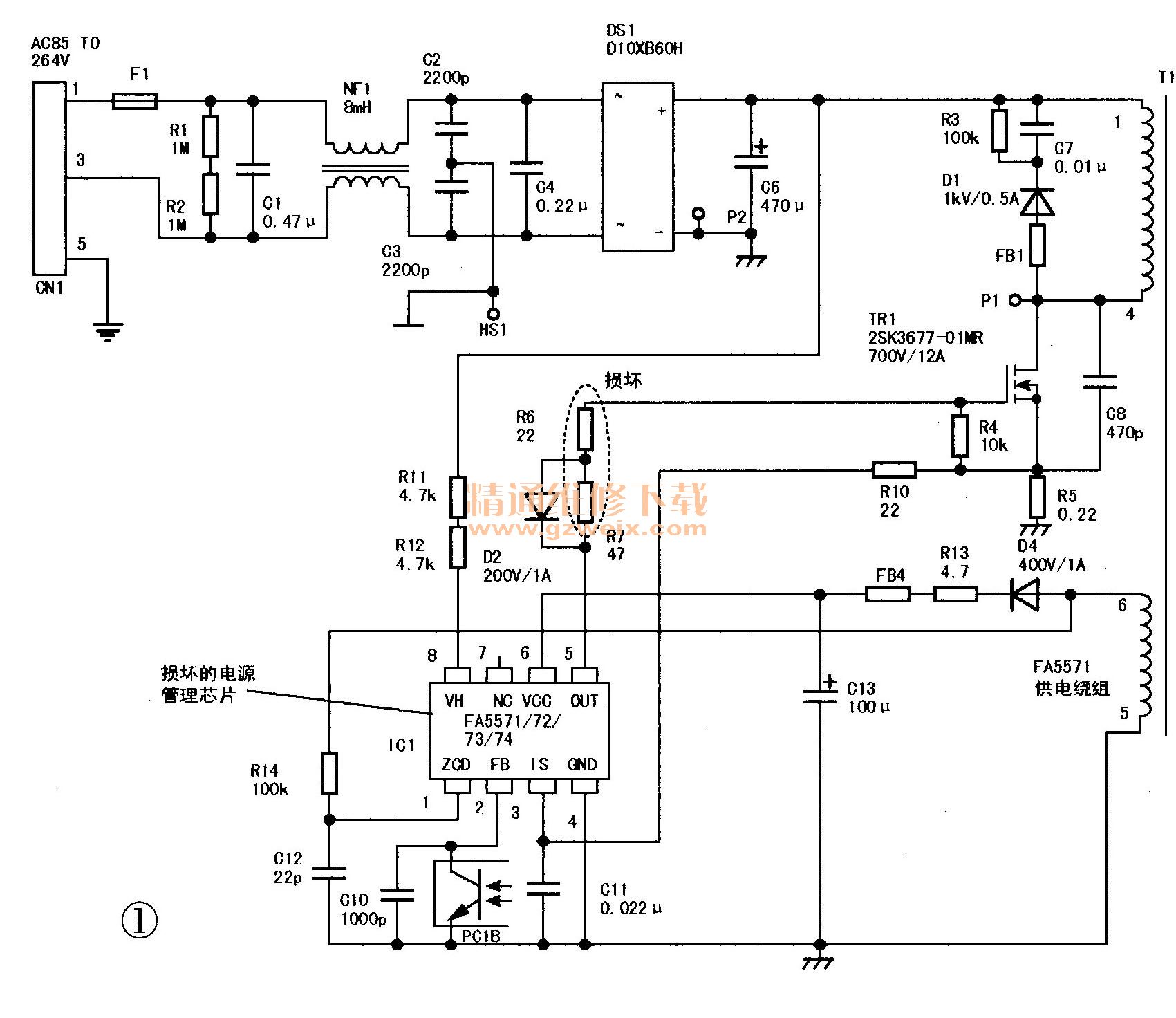

    为进一步区分故障部位，于是断开主板，对电源板进行单独检查。首先将开机端置高电平，再测试以上关键点，仍无变化，24V也始终无输出。仔细分析电路，机图纸上PFC芯片采用L6563，电源芯片采用L6599。跑线发现，际电路中主电源芯片却采用的是FA5571，其应用电路见图1。该机电源工作原理是：当用户按动二次开机键后，主板发出PS-ON高电平开机信号，此时QS2导通，IC6开始工作，QB 1工作输出VCC2、VCC1，继电器K1得电吸合，接通交流供电，通过二极管整流电阻降压限流为IC1的⑧脚提供高压电源，同时IC1内部通过电路由⑧脚的高压电源为IC1的VCC端⑨脚供电，开关电源起振，此时IC1⑤脚输出开关脉冲，24V电源开关管导通，变压器有电流通过，副绕组产生感应电压为IC1的VCC端提供工作电压，同时PFC芯片得电开始工作，在大滤波电容两端建立起400V左右的直流电压。PFC及稳压电路工作正常后，电源输出稳定的24V，至此电源启动完成。

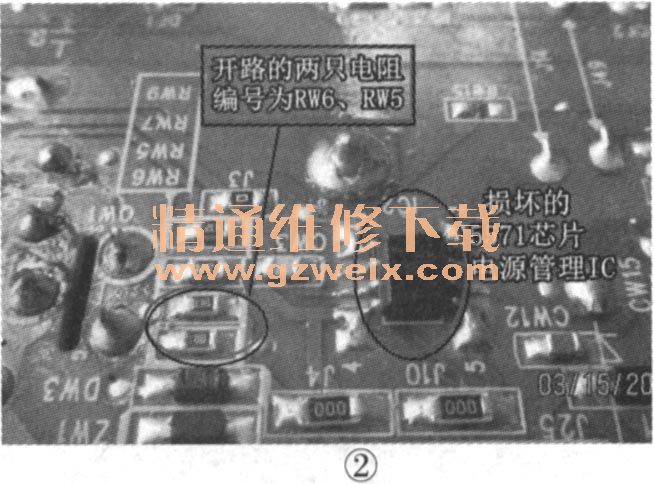

    经过分析检查得知，PS-ON开启正常，且大滤波电容已有340V电压，由此判断PFC电路没有工作。而PFC芯片又必须在24V电源起振工作后才会有电源供给，说明故障在24V直流输出端及外围电路。检查发现IC1的高压供电端⑧脚有87V左右的电压，开关脉冲输出端⑤脚有1.5V电压，而VCC端⑥脚始终为OV不正常，⑥脚供电一方面由IC内部从⑧脚高压端提供，另一方面开关电源启动后由开关变压器供给，测量⑥脚外围元件未发现异常，由此判断IC1有问题。进一步检查发现24V开关管完好，但IC1的⑤脚脉冲输出端到开关管QW1间的两只电阻RW5， RW6（该机的原理图中只有一只RW 15，实际PCB见图2）已开路。换新上述故障元件后，开机，各组电压输出正常。按下二次开机键，听到机内继电器吸合声，同时红色发光二极管随之熄灭，屏幕点亮显示开机LOGO，整机启动完成，再测量IC1各脚的工作电压，此时⑧脚高压供电端为112V左右，⑥脚VCC端为15V，⑤脚开关脉冲输出端为1.9V。接上信号源图声俱佳，故障排除。
