厦华E2930彩电,无伴音,冷态时也不开机
来源:本站整理  作者:佚名  2013-12-25 09:35:34

    分析检修:开机,启动较慢,开机后图像场幅压缩且抖动,电源部分有“嘶嘶”的叫声,刚开机的时候还伴有轻微的跑台现象,随后图像基本正常,但无伴音。
    测量扬声器正常,伴音供电正常,伴音功放块AN5274也无虚焊现象;用手触碰AN5274音频信号输入脚,扬声器中没电流声。断开LC863328A5Y63的静噪端(②脚)后依旧没声音,预热约10分钟后断断续续出现伴音,疑似伴音IC供电过高或者过热保护。

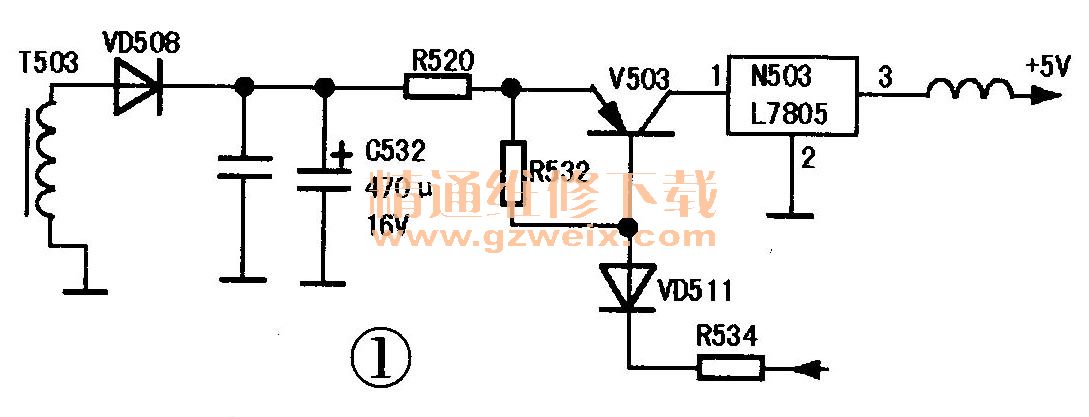

    更换AN5274后故障不变,拆下静噪管V701 (A1015)检测正常。不装N701开机,伴音正常,这说明静噪电路有问题。检查静噪电路几个元件都正常,检查这路,发现N505(L7805)的输入电源仅8V(正常值约10V ),如图1所示。代换C532后电压上升为10V,这时伴音正常,冷态开机也正常,图像场抖、压缩等现象也消失了。
