一台长虹29英寸H29D80型彩电，故障为通电后按下电源开关无法开机，三无。该机属长虹CH-10机芯，小信号处理芯片为TDA8843（或OM8839）， CPU为长虹掩膜CHT12T1004，音频信号处理块为TDA9859，伴音功放为TDA7057AQ，场输出块为TDA8350，开关电源芯片为TDA4605。

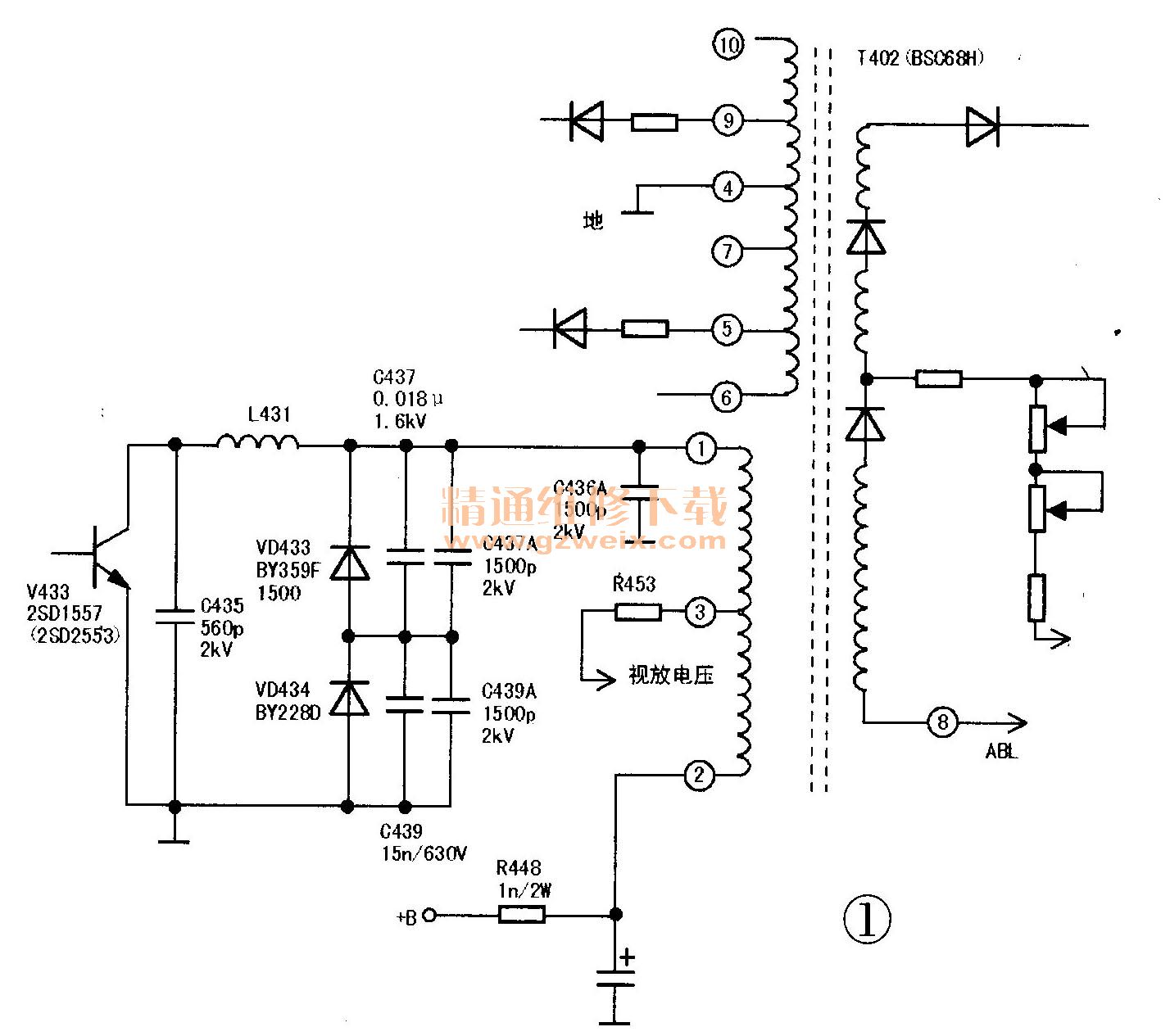

    通电后，用万用表电压挡实测市电整流输出电压为300V左右，而＋B输出端电压为0V，仔细倾听，机内有细微“吱吱”叫声，分析电源电路异常或负载部分短路。断开行输出限流电阻R448 （1Ω/2W），并且在＋B输出端焊接一只60W灯泡作假负载，通电试验，灯泡亮，＋B输出电压为＋132V，确认电源部分工作正常，判断行输出电路存在短路。断电后，用万用表R×1k挡测行管c极对地电阻几乎为零，怀疑行管V433已击穿。焊下行管V433（图标2SD2553，实用型号2SD1557），实际测量正常。接着，又相继拆下检测行逆程电容C435（560pF/2kV）、C436A（1500pF/2kV）、C437A（0.018RF/1.6kV）、行上、下阻尼管VD433 （BY359F1500） ， VD434（BY228D）等，均性能完好，于是怀疑行FBT变压器T402（BSC68H）有问题。用针头拆焊下行FBT，用万用表电阻挡实测其①～⑩脚间已全通（如图1所示），而实际上，行FBT①-③绕组为初级绕组，①脚接行管C极兼作行偏转输出，②脚为视放电压输出，③脚接＋B电源，而④脚为次级绕组接地脚，正常时①-②绕组与④脚应不通。也就是说，原机行FBT初、次级绕组间已完全击穿短路，造成＋B输出端对地短路，开关电源过载停止工作。

    购得同型号行FBT （BSC68H），装机焊好，通电试机，光栅正常，＋B实测电压为＋135V。微调加速极、聚焦极电压，图像清晰，完全正常。
