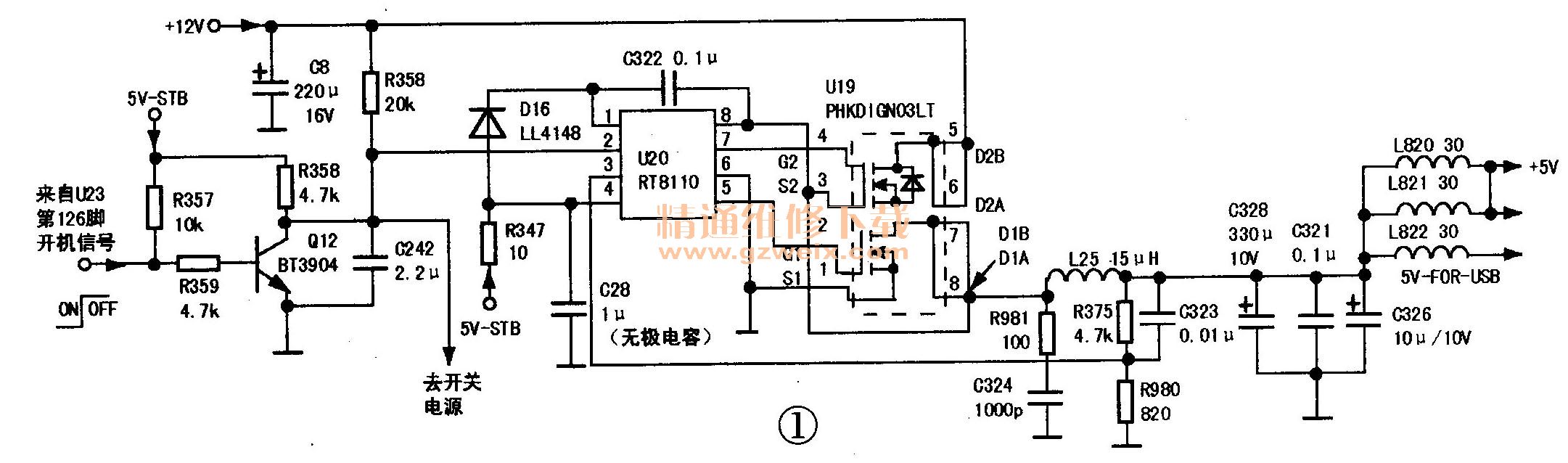

该机芯的开机过程是：接通电源总开关，开关电源的待机电源工作，提供5V-STB待机电压供控制系统，主控芯片的CPU处于待机工作状态。当按下遥控器“开机／待机”键时，遥控信号接收器将开机信号送至主控芯片U23(MSD189CL）的115脚，经内部处理器解码识别出开机信号后，由126脚输出低电平开机信号。于是，控制管Q12(BT3904）截止，其集电极输出高电平。该高电平一路送至开关电源使开关电源的PFC和PWM电路工作，并输出＋12V,+24V主电压（这部分电路未画出），分别供数字板、背光板使用。Q12集电极输出高电平的另一路送至DC/DC变换块U20(RT8110 )使能端②脚（②脚高电平时U20驱动端⑤、⑦脚将有驱动开关信号输出），经U19使＋12V电压的第一路变换成＋5V,5V-FOR-USB电压输出（相关电路见图1)。

    其中，+5V电压的第一路被分别送至DC/DC变换块U7(LD1117-33B）、U8(MP1411）、U3(AZ1084-33B）输入端，使之产生1.26V和3.3V电压。于是，U23正式工作，并向背光板发出背光灯点亮及亮度控制信号，使屏幕发光；与此同时，+12V电压的第二路还被送至音频功放块U4 (YDA138）供电端；12V电压的第三路经DC/DC变换块U2 (LD 1086-5）变换成5V，作为高频头和中频放大及处理块U10工作电源；12V电压的第四路经插座P15给LVDS驱动板供电；第二路被分别送至DC/DC变换块U5 (LD1117-33B)、U950(MP1411 )、U21、U22（均为LD 1117 -25B）输入端，使之分别产生3.3V、1.2V、2.5V电压，供相关IC使用；第三路直接送给U15 、U28 、U31、U33的供电端。

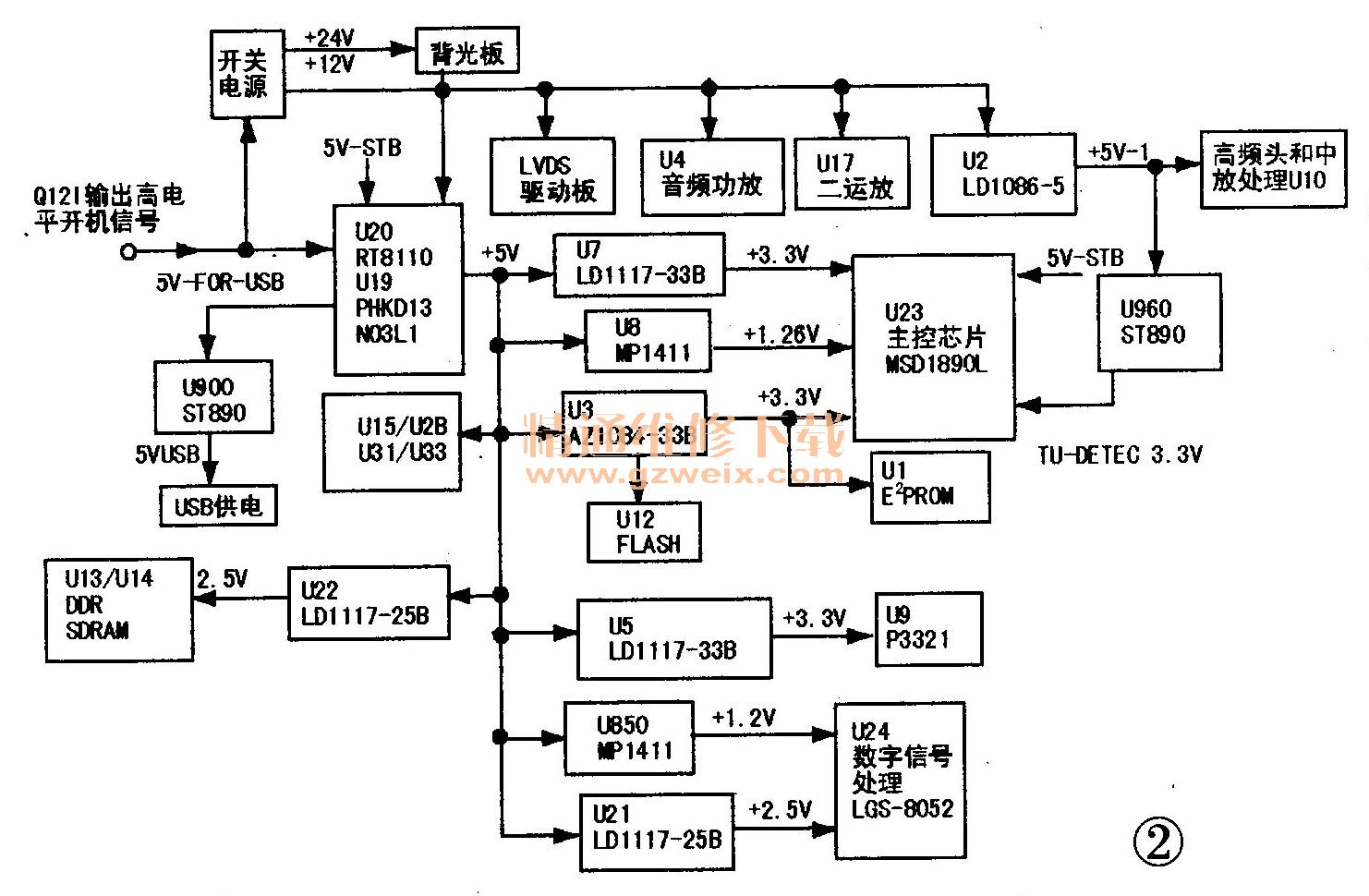

    U20输出的5V -FOR -USB电压，经U900(ST890 )扩流后对USB插口送去＋5V电压，相关供电框图见图2。

    考虑到屏幕未发光，故怀疑U23未发出开机信号或未向背光板提供屏幕点亮信号。经查，U23的126脚已输出低电平开机信号，但查得U23屏幕点亮信号输出端167脚输出的却是低电平黑屏信号（正常屏幕点亮信号电平为1.5V )。显然，U23内核电路未工作，其原因可能是U23内核电路损坏或电源不正常。于是，先检查U23相关1.26V、3.3V供电端，结果发现除5V-STB电压和134脚TU-DETEC3.3V电压正常外，其余均为0V。由图2可知，U23的上述供电电压主要由U3、U7、U8提供，而它们的＋5V输入电压又是由U20提供，故先查U20输入电压，发现+12V电压正常，但却无输出。U20无输出的可能原因有：
使能端②脚为低电平；U20外接U19损坏；U20输出端存在短路故障，从而引起U20内的过流保护电路动作；U20本身已损坏。经查，发现U20输出端对地电阻阻值很小，表明有元件短路。最后，终于查出是滤波电容C328(330μF/10V）击穿。将其更换后试机，故障排除。
