此机不能脱离机顶盒单独使用，接收电视节目以及外接视频输入等功能都由机顶盒完成。正常时，接通电源开关，机器处于待机状态，机顶盒和显示屏的指示灯均为红色。按一下机顶盒或屏上的“待机”键，两指示灯由红色转为蓝色，机顶盒内部的主MCU 通过 25 针电缆中的 HSCL 和 HSDA 线，接收显示屏通信板上 MCU(MTV212MN32)送回来的检测数据，若正常，则点亮显示屏；若数据有异常，则蓝色指示灯闪烁几下后转为红色，机器处于保护状态。

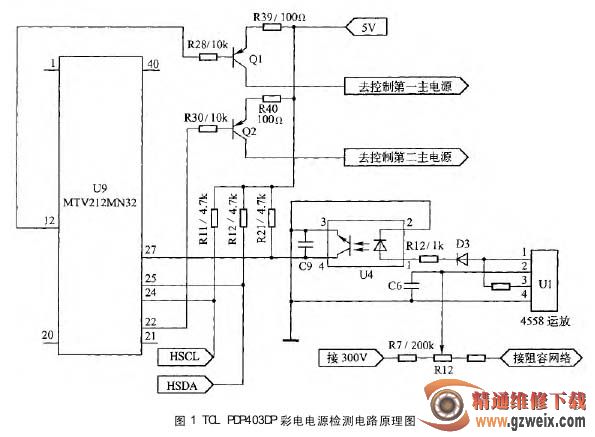

根据故障现象，把通信电缆拔开试机，发现蓝灯闪烁时间明显变短，只闪一两下就保护，判断机顶盒没问题。按显示屏上“待机”键有反应，判断通信板上 MCU 电路应正常，故障可能在 MCU 外部的电源检测电路，如图1 所示。通信板 MCU 的27脚为电源检测端，正常时该脚电压为 5 V。当交流 220 V 输入电压过低时，通过 R7(取样电阻)和 U1(比较器)等组成的检测电路检测，U1 的①脚输出高电平，光电耦合器 U4 的③、④脚导通，MCU 的27脚变为低电平，整机转入保护状态。实测 MCU 的27脚电压为 0 V，经查发现 R7 开路。更换 R7 后，机器工作正常。
