卸开此机的机盖检查，发现聚焦、循迹动作均正常，但无激光发出。该机由系统控制微处理器IC6031(MN1020819N2D)发出自动聚焦、循迹信号，通过12C总线接口进入伺服控制电路，使聚焦、循迹驱动电路进入搜索程序，同时激光二极管驱动电路输出电压，点亮激光二极管，使机器进入正常搜索程序。这时若机内无盘，激光头组件检测完毕便自动回到原位待命。
　　
　　激光头无激光发出，应检查激光头有无工作电压。使激光头组件处于搜索状态，测量其排线9，发现无电压，说明该机故障的原因是点亮激光二极管的驱动电压未送到激光头组件。
　　

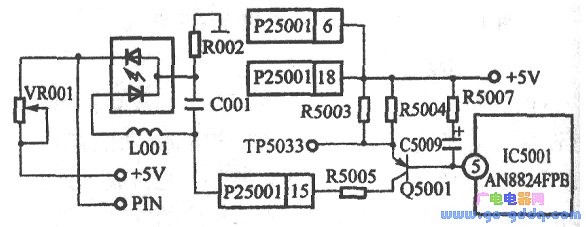

　　该驱动电压从IC5001(5)脚输出低电平，送到三极管Q5001，使其导通，其c极便输出电压去点亮激光二极管（见下图）。测量Q5001 c极为0.16V（正常时为4.9 V左右），检查其外围元件R5003、R5004、R5005、C5009等均正常，怀疑Q5001有故障，将其焊下检查，发现Q5001 e-c极已接近开路状态。更换Q5001后试机，故障排除。
