购买于2003年8月的LXH-GJl5L4型液晶显示器(图1)，某日再开机竟然是黑脸相迎。惊诧之中发现，屏幕上还有极其昏暗、但尚可分辨的系统影像。根据维修经验，此类故障现象排除了主电路板损坏的可能，故障范围可以确定在独立的背光灯模块电路系统中。

　　显示器的拆卸：屏幕向下放置显示器(下面垫软垫，谨防划伤)；先用扁平起子接开后盖数据线引出部位的密封窗；接着，旋开四角的固定螺钉)竖起显示器，用起子沿顶部中间缝隙轻轻插入，边撬杠边移动，即可轻松打开后盖（图2A、2B)。

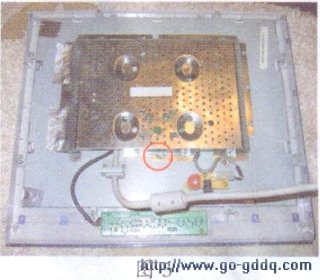

　　撕开金属屏蔽罩左边的两快粘胶带，旋掉压在屏蔽罩下部唯一一颖螺钉，向左窜动屏蔽罩就可移除铁罩(图3)。

　　右边的方形PCB板是主电路板)由中间芯片构成主体，完成了信号解码与处理，液晶屏驱动信号由上部两组印刷排线引出，送至屏驱动矩阵电路(薄膜封装、同液晶屏封装在一处)；左边的长条电路板就是背光灯光源电路，俗称“高压板(条)”。其实，由冷阴极荧光灯管(简称CCFL)构成的液晶显示器)背光照明部分都是由高压板(输出500V~lOOOV左右的高频交流电)和直径约3mm租的灯管(两端各有一根引线)属辉光放电，其长度等同液晶屏的宽度)构成，高压板输出端每一组插头对应一报灯管。

　　由此看出这是一块双灯管(屏的上部和下部各一根)高压电路板。本文黑屏故障一般均系该电路板上个别器件损坏；对灯管而言，除非其破碎漏气，否则一般都会点亮，只是随着使用时间的增长，亮度会慢慢降低)图像也逐渐偏黄(图4A、4B)。

　　经过静态电阻测量发现，供电和控制(灯管亮/灭控制和亮度调节）插座部位的供电端贴片保险(PCB板器件序号F1)断路，再细致检测后续电路阻值无异常后决定，做应急处理，用权细的铜导线连接(图5A、5B)。

　　焊接过程对用惯烙铁的维修人员是举手之劳。但必须强调的是：电烙铁要有良好的接地线或者保证不能漏电情况发生；其次是焊t女动作要快，焊点圆滑，不能触及它处，防止落锡引发短路(图6A、6B)。

　　检查无误，即可装回原处，擂紧各组插头。通电试机，信号线无连接“的提示跃上屏幕，联机后画面显示正常。若为保险起见，还应找到同类贴片保险(可以从废主板上获取)换上)以保证原有的电器性能和保障电路安全(图7A、7B)。
