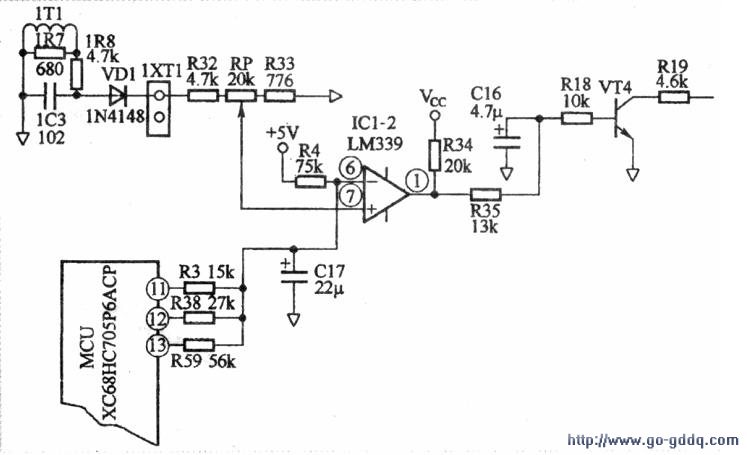

根据故障现象分析，该故障通常出在功率控制电平电路。功率控制电平电路如下图所示。振荡电流经电流检测线圈1T1取样、VD1整流后，经功率调节电位器RP可变输出端输至电压比较器ICl-2(LM1339)同相输入端(7)脚，形成电流取样电平。由功率调节电位器RP调定最高档的加热功率为1300W．当通过“增加”或“减小”按钮调节功率大小时，单片机芯片MCU的(11)、(12)、(13)脚输出不同状态值，该值决定了ICl-2反相输入端(6)脚功率调节电平的高低。功率调节电平经输出端(1)脚、C16、VT4自动跟踪和比较、放大，控制电磁炉输出加热功率的大小。
　　
　　断电，检查功率控制电平电路各元件时，发现功率调节电位器RP炭膜断裂，造成取样电流不能加至ICl-2(7)脚，导致功率控制电平电路不能工作而引起所述故障。更换RP电位器后，故障排除。

　　
　　更换功率调节电位器RP后，应进行简单的调试，直至功率输出符合原电磁炉的要求后才能投入使用，调试方法如下：
　　
　　(1)在电源输入电路装上一只250V、10A的保险熔断器（若原电磁炉电源板上的熔断器未烧断可继续使用）。
　　

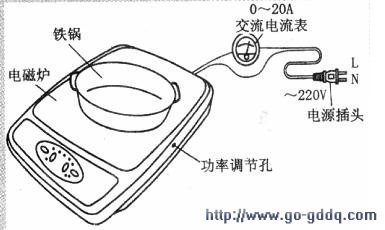

　　(2)在电磁炉供电回路中串联一只O～20A的交流电流袭，如下图所示。
　　
　　(3)在炉面上放置一个直径200—240mm平底铁锅，锅中倒入适量冷水。
　　
　　(4)电磁炉启动后，选择最高加热档，用小号螺丝刀细心调节电位器。顺时针方向调节，电阻值变大，输出功率变小：逆时针方向调节，电阻值变小，输出功率变大。调至电流表电流读数为8A（通常取电磁炉额定电流值的80%较为适宜）即告完成。
