SUNK0903型多功能热风焊台吸锡烙铁不能加热
来源:本站整理  作者:佚名  2012-01-14 07:39:48



  SUNK0903型多功能热风焊台吸锡烙铁不能加热。插上电源试机,热风枪和电烙铁均能正常工作,但手枪形吸锡烙铁不发热,扳动扳机(闭合手柄上的微动开关)机内吸锡泵工作,吸锡烙铁嘴处有明显负压,但面板上加热指示发光二极管不发光。

  拆开机壳,焊开4个电源开关(其中一个为总电源开关,另3个为各功能电源开关),取下电位器旋钮,焊开固定在面板上的各接口插座,取下电路板。直观检查发现吸锡烙铁加热指示发光二极管炸裂,与之相连的一电阻表面已烧成黑色,局部印板变色,电阻一端与一小功率可控硅相连的铜箔烧断。经分析吸锡加热温度传感器将温度信号转变为电信号送到运放电路(LM324)之一的运算放大器,经与电位器设定的电压信号进行电压比较,然后运放电路输出一高(或低)电平,经发光二极管和电阻到小功率双向可控硅(MAC97A6)的控制G极,控制可控硅的导通或截止,从而控制吸锡铁心的得电时间,达到控温的目的。

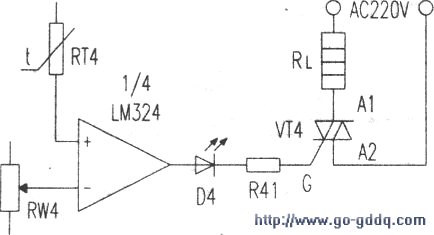

  吸锡加热部分局部电路见附图所示。用万用表测量可控硅VT4,控制极G与Al击穿短路。用一同型号的可控硅更换:电阻R41用IOOΩ/0.125W的五环电阻更换,并清理好EP板;发光二极管用原规格同颜色的代换:将烧断的印板铜箔用细铜丝连接焊好。先用导线将相关部位连接后试机,故障依旧。仔细一查,运放电路也被击穿了,于是用I.M324的集成块更换后试机,发光二极管点亮,烙铁头开始升温。

  拆除临时线,将电路板装回机内再试机,一切正常。
