海尔HR-7753GM(S)型微波炉,不能启动
来源:本站整理  作者:佚名  2011-11-18 07:59:28



  一台海尔电脑操作的HR-7753GM(S)型微波炉,使用已5年多。现经常出现操作混乱无法启动的故障。当关炉门后,插上电源,显示屏上不是正常时显示的、88:88”符号,而是只显示“l”(-是“烹调中”,I是“1秒”)。按“启动”键无反应,炉内灯不亮、盘和风扇都不转,按其他各键均不起作用,微波炉无法使用。但有时插上电源后,又能正常使用。

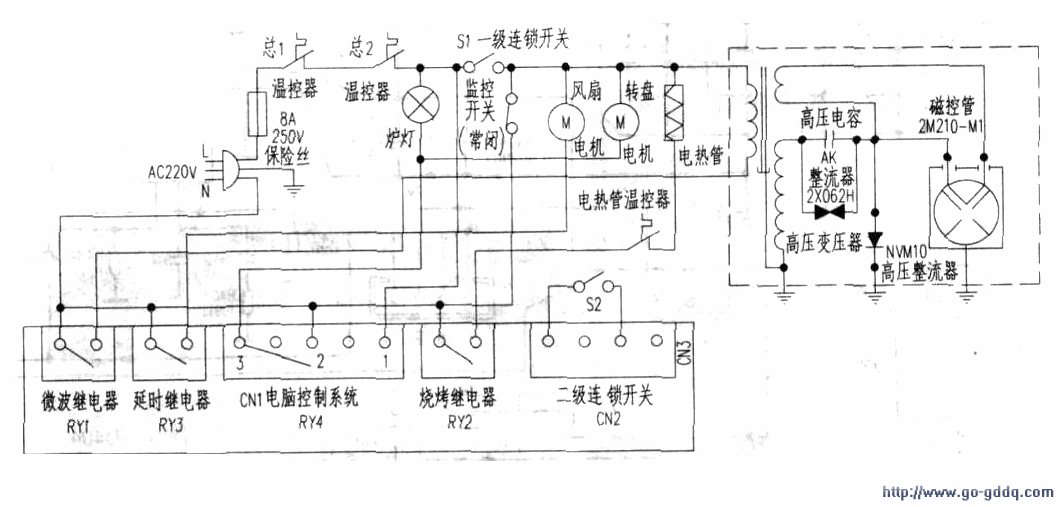

  首先怀疑炉门开关中的某一个是否接触不良?于是在发生故障时,反复开,关门,而故障依旧.看来故障与炉门开关似无关联。遂将微波炉顶盖打开,先检查了各元件和插头、插痤接触,未发现异常。再将炉门开关(三个微动开关Sl、S2、S3)拆下来检查,其触点虽有发黑痕迹,但接触电阻均在lΩ以下,属正常。重新安装好后再试机,故障依然存在。这样看来,故障就只可能在电脑控制系统和轻触薄膜键盘开关组中了。因此.将微电脑电路板拆下。因说明书上只有电路原理框图(见上图),而无电脑控制系统电路图。为此,按实物绘制出了电脑控制系统电路原理图(见下图)。对操作方法及原理,因一般资料都有过介绍,此处就不再赘述了。

  先详细检查各元器件(二极管、三极管、电阻、电容等)束发现异常。用放大镜逐个检查每个焊接点也无异常。在用万用表检查轻触薄膜键盘开关时,发现各键平时(未按时’电阻均为∞,只有“启动”键(矩阵中6~12)却始终有50Ω左右阻值(且不稳定).属不正常。

  此“启动”键在使用的5年多肘间里,按动次数较多,时间长了使开关触点的弹性片弹性丧失。这样两触点间在未按动时就已导通了(有时又不导通或接触不良,似通非通)。

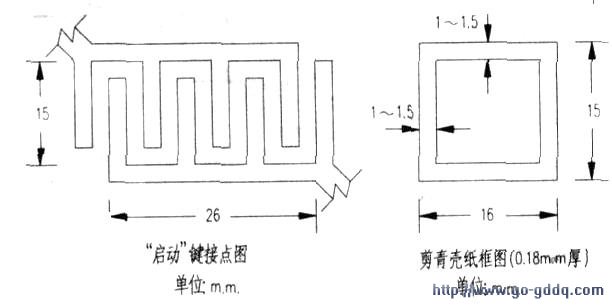

  考虑在全部22个轻触开关中,有21个还是良好的,如更换整套轻触开关组,至少也需几十元钱,太浪费和可惜了。因此,决心想办法修复此启动”键。我采用的办法是:将此开关用刀片从下部向上层切开一条缝,用0.18mm厚的青壳纸按开关尺寸剪成一中空的小长方框(如右图尺寸),将它塞入开关的两弹性片间,然后用双面胶把切口粘好。用万用表再测“启动”键电阻,已为∞,按一下后为0.3Ω。

  “启动”键恢复正常了。经过这样的巧妙处置(只用一小块青壳纸)后.重新组装好后开机试验,故障消失,一切操作恢复正常。

  小结:该故障原因系因插上电源后,尚未输入选项、肘闻等正确操作信号前,“启动”键就抢先异常接通了(有时又不通),造成电脑输入混乱.致使各键均无法再操作,形成上述故障。
