拆机，测电源保险丝完好．300V电解电容两端正反阻值均正常，说明300V开关电源初级没有短路。加电测300V正常，次级没有12V和5v电源，拔下交流电源测开关电源次级+12V、+5V对地均无明显短路现象。

　　此机开关电源用FA3641，逆变用BF7941F且装在同一块板上。该机核心部件用MST8111B，单独一块板，送屏显逻辑显示板和显示控制面板。此开关电源次级产生+12V和+5v，十12V供给BF7941作高压逆变用，+5v供给MST8111B、逻辑显示屏、面板控制和指示灯用。

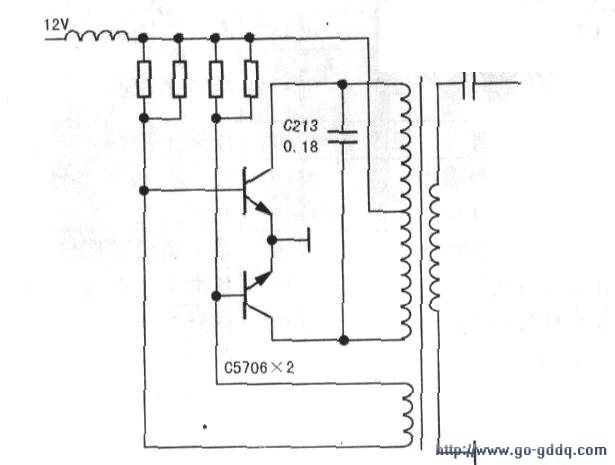

　　将电源逆变高压板拆下仔细辨别，如图所示，发现一只高压变压器输入端口焊锡已松脱，特别是此变压器初级的并联电容C213两端有明显脱焊现象。用数字表二极管挡测两只推动管C5706，阻值明显变小，将其拆下测试均已短路。C5706短路引起12V电源负荷加重，电源保护而无输出。另一高压变压器上推动用C5706经测试完好。用四只C5707管子分别替换C5706(实际只有两只C5706管子坏），补焊电源及逆变板子上脱焊点，特别对高压变压器初级并联的电容C213、C214(均0.18μF/250V)引脚进行了重点补焊。加电试机，屏显一小方框，加入VGA信号后，图像显示正常，整机故障排除。

　　用功率稍大的C5707代换功率较小的C5706管子，散热效果要好一些，故障率会大大降低。

　　小结:此板故障主要是因为高压变压器初级电容C213(0.18μF/250V)引脚因焊锡较少，C5706散热片小，发热严重，且元器件排列紧密，长期工作后将一组C5706烧毁，引起12V供电电流剧增，早致电源保护，无12V和5v，电源指示灯不亮。
