一台ALTl000卫星接收机因为软件升级而出现故障，具体表现为：通电后无图像，电视机黑屏，接收机前面板显示屏初始有字符显示，片刻后定格显示“ON”字样，随后便没有了任何反应。

　　艾雷特ALT1000数字卫星接收机，是专门用于接收、解码“中星九号”直播的ABS-S标准的卫星电视节目的。

　　ALTl000接收机采用杭州国芯科技有限公司研发的GX1121与GX3001为核。

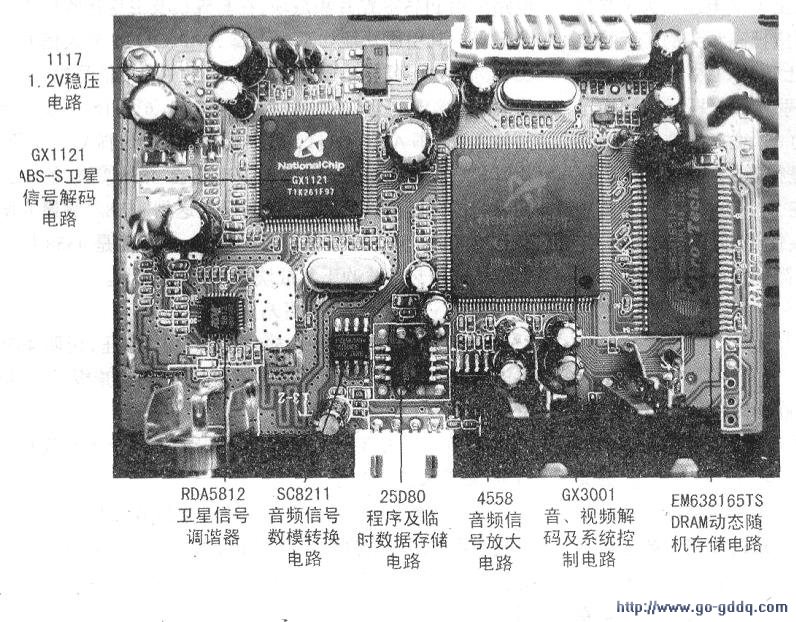

　　上图为ALTl000解码电路实物图。图中对解码电路中所有集成芯片的功能都进行了简要描述。

　　卫星信号的处理流程大致如下图。下表为25D80各引脚功能描述。 目前，卫星接收机设计都采用同样的方式，将所有的数据及应用软件集中写入一片独立的可擦写存储器中( ALTl00O中为25D80)。这是新型高速串行存储电路，体积小、速度快、容量大、接口简单，将逐渐取代早期卫星机中使用的并行存储器电路（如EN29系列等）。ALT1000卫星机初始通电，首先由系统控制电路选中该存储电路，将系统运行所需数据一次性读出，包括软件，存放入内存EM638165中，以备随时调用。所以在ALT1000中，25D80的作用相当于电脑中的硬盘。25D80中存储的数据出错或者硬件损坏，都会导致系统无法正常启动。

　　结合本机故障现象，无疑是程序加载过程中出现了问题。在解码板中，GX300既是音频、视频处理电路，也是系统控制电路。开始工作时，它负责将25D80中数据读出，并依据读出的数据协调控制其余各部分电路的工作。GX3001的故障率一般来说是极低的。首先将25D80取下，使用国芯机的BIN文件对其中的数据进行重写。完成后开机，故障依旧。接着又对GX3001外围相关焊点进行了全面补焊，同样没有效果。卫星机启动期间，GX3001首先要选中25D80存储电路，所以开机时对25D80的(1)脚电压进行了监测，发现GX3001确实发出了低电平片选信号并送到25D80的第1引脚“cs”端。同时，25D80的数据输出输入端也产生了相应的动态电压变化。

　　如果确实是GX3001损坏，这部机子就要报废。为慎重起见，还是要从25D80人手。经过反复写入数据，仍不能排除故障。怀疑25D80本身损坏。

　　用W25X80将25D80替换掉，写人数据。上机通电，系统顺利启动，电视屏幕上出现电视节目，图像清晰，遥控器操作也完全正常，故障彻底排除。
