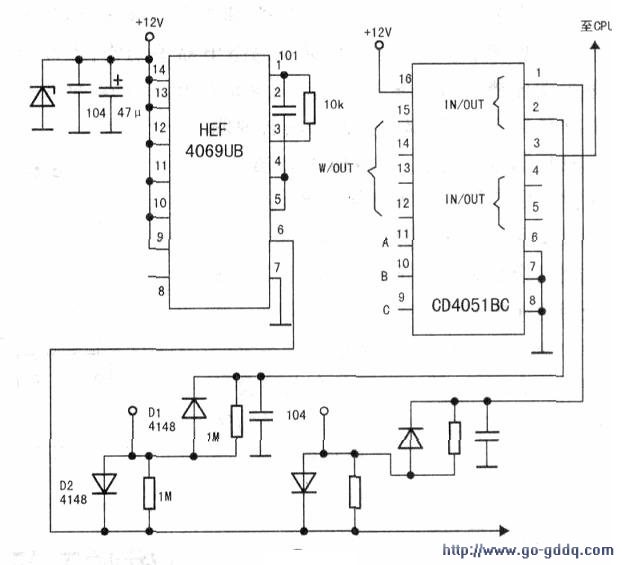

开盖，测量电压，当表笔碰到触摸片时，开机了，直接用手触摸感应片也可开机，但是加面板后触摸任何开关都不起作用。该电磁炉买后曾用过一次，放置半年取出用时，就不开机了。根据实物测绘的电路如图所示。

　　由图可以看出，触摸片接收的杂散电磁波，经二极管Dl检波，转变为单向正脉冲信号，此时D1导通。同时，触摸片收到的杂散电磁波经二极管D2检波，转变为负脉冲波信号，此时D2也导通，D2电压叠加在六反相器HEF4069UB（6）脚电压上，通过D1加至8选1模拟电子开关CD4051BC（2）脚，接通某一路，从公共端（3）脚输出至CPU．控制CPU按程序进行工作。从图1可以看出CD4051BC⑩脚为12V工作电压，③脚为8开关共用输出端，（1）、(2)、(4)、(5)、(12)～(15)脚为8位开关输入端，(11)、(10)、(9)脚输入A、B、C脉冲．3个二进制位可组合编码表示8个十进制数，通过编码确定控制8位开关哪一路输出。

　　用手触摸和用表笔碰触摸片相当于加强了触摸信号，隔面板就打不开，说明灵敏度低。对集成块有关的元件进行检查未发现问题。测量反相器(6)脚电压为2v左右，偏低，但是集成块工作电压正常。试代换HEF4069UB后，电磁炉工作正常。复测HEF4069UB各脚电压如下：(1)～(6)脚为6.5V，(7)脚为OV，(9)、(11)、(13)、(14)脚为12V，(8)、(10)、(12)脚未用。
