此机开机后继电器能吸合，说明CPU能正常输出开机电压，但接着输出电压又变为异常，而使继电器释放。测IC1213⑥脚电压为OV，二次开机，测IC1213(54)脚，发现瞬间有跳变电压输出，据此分析，可能是某种原因引起继电器驱动管Q852基极的综合保护功能控制电路起控或误保护所致。

　　由主电源电路分析可知，主开关电源整流方式切换控制电路元件正常。测STR-M6529F04⑤脚启动电压为14.3V，说明启动电路正常；测①脚电压为290V，正常；④脚为2.6V，显然偏高，使IC801内部过流保护电路具备了起控的外部条件。导致IC801④脚偏高的主要因素有：1．IC801内部场效应管性能不良，引起开机瞬间启动电流过大；2．IC801②脚外接的过流检测电阻R809、R810阻值变大或其中一只电阻开路损坏；3．开关变压器T801次级绕组外接的整流滤波电路元件存在漏电或主负载短路故障，使流过开关管工作电流过大；4．整流方式切换电路工作不良，使整流输出电压过高，或过压保护监测电路元件不良，引起误保护，使Q803饱和导通或Q803集射极漏电损坏。

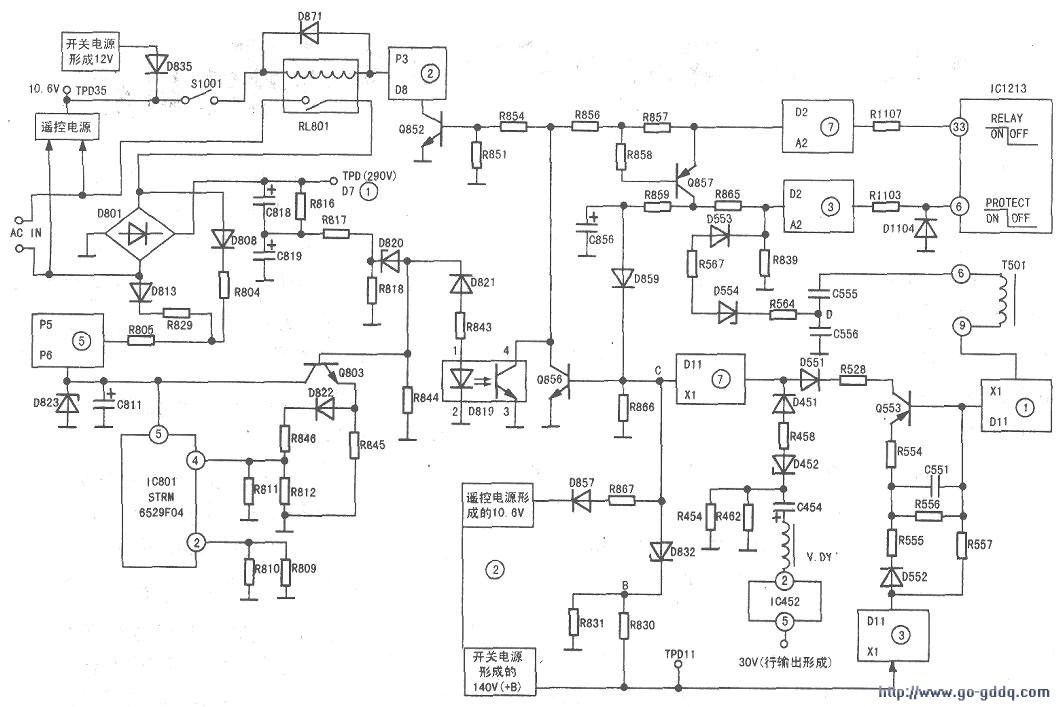

　　为了缩小故障范围，先脱开D822(见下图)。断开Q803对IC801④脚电压的控制短时开机，测主开关电源+B输出端140V正常，图、光、声均正常，判断故障是R816、R817、D820、Q803等元件构成的整流输出过压保护监控电路不良，引起保护电路起控所致。分别检测Q803的b、c、e极电压依次为4.1V、13.1V、3.6V，显然该管的b、e极电压不正常，正常分别为0.3V、0.2V，由此可知Q803已处于导通状态。测取样电阻R818两端电压为9.4V，基本正常；怀疑D820稳压管损坏。试用10V/1W稳压管代换，并恢复电路后开机，故障排除。
