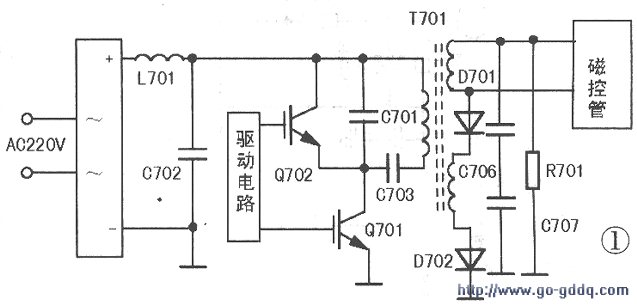

微波炉的控制板、微波管、托盘旋转机构、散热风扇、门保护电路均与普通微波炉相似，不同的是普通微波采用低频变压器变压后，为磁控管提供电能，而这台微波炉采用开关电源及功率电路来驱动磁控管，产生微波。此板通过两只光电耦合器件与控制板进行信息交换，以便进行相关操作及功率调整。功率驱动电路如图所示。

　　Q701(GT50J327)、Q702(GT35J321)为IGBT型功率管，T701(608YM300GP)为开关变压器。

　　D701、D702、C706、C707组成倍压整流电路，这几只元件工作于高频高压状态，易变质，常导致高压不足。经查C707(432J／3.OkV)容量变小，造成高压降低，从而导致微波管输出功率下降。换新后加热正常。
