拆开电脑，取出主板，查看发现5VAO待机电压转换出3VAO的芯片U8102因进液其③脚也被蚀断。总体说来腐蚀不是很厉害，只是U8102SI9183DT芯片的③脚被腐蚀断了，临时没有找到这个芯片，于是就从芯片腐蚀的脚抠出点头，再用焊线给出输入的5VAO脚和输出的3VAO脚。接下来通电试机，联想的LOGO出来了，此机不触发的问题解决了。

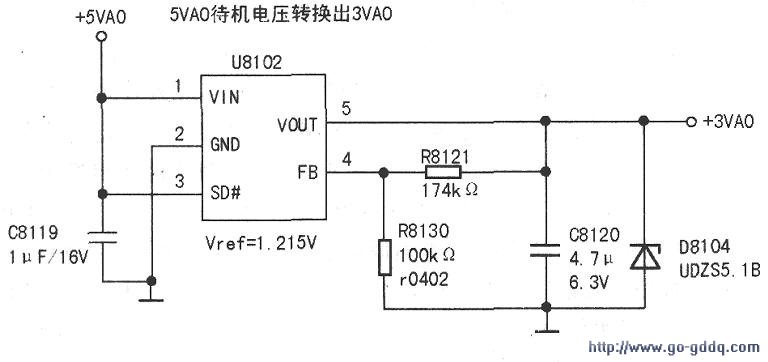

　　这里需要补充说明一下该机的待机电压产生的原理，首先由TPS51020的(22)脚产生+5VAO的电压，而这个电压是转换+3VAO电压的原动力，其转换芯片U8102SI9183DT电路如上图所示，S19183DT芯片的内部原理图如下图所示。

　　SI9183DT芯片是一个电压比较器控制的MOS管输出的，根据运算放大器虚焊或短路可知VFB的电压就等于VREF，而VFB =R2/(R1+R2) xVOUT，这样VOUT就等于VFB×(RI+R2)/R2，以这个公式带人到实物电路中，VOUT =1.215V x(lOOkΩ+174kΩ)/lOOkΩ，结果为3.3291V，这就是此机待机电压+3VAO的真正的数值。
