西湖CM2505彩电,满屏出现横白条干扰
来源:本站整理  作者:佚名  2011-08-18 14:48:14

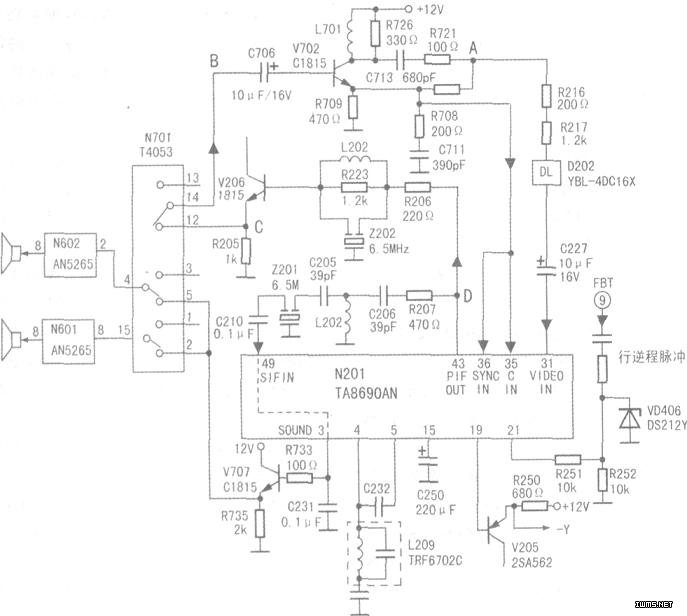

  根据故障现象分析,故障点可能在亮度信号电路中。视频信号从N201的(31)脚输入后,经IC内低通滤波、清晰度控制、对比度及亮度/消隐等电路处理后,其亮度信号从(19)脚输出。IC内部亮度信号的产生与形成与(21)脚输入行逆程脉冲、(15)脚外接的黑电平钳位电容有关,参见下图。以上电路异常时.必然影响亮度电路的正常工作。

  有亮度信号输出,说明亮度电路基本是正常的。干扰白线的出现.表明亮度线路某元件性能不良或变差。测量(15)、(19)脚电压均无异常,行逆程脉冲输入也正常。最后想起曾多次检修过因亮度延迟线性能不良而出现横条干扰的故障,于是试换N201(31)脚外的亮度延迟线D202(YBL-4DC16X)后.干扰白条消失。
