观察此机黑白图像正常，但图像上有闪动的多根彩色横条，且图像亮度低。无字符显示，伴音小，还有类似电源缺少行同步脉冲所发出的叫声，遥控及手动功能正常。
　　

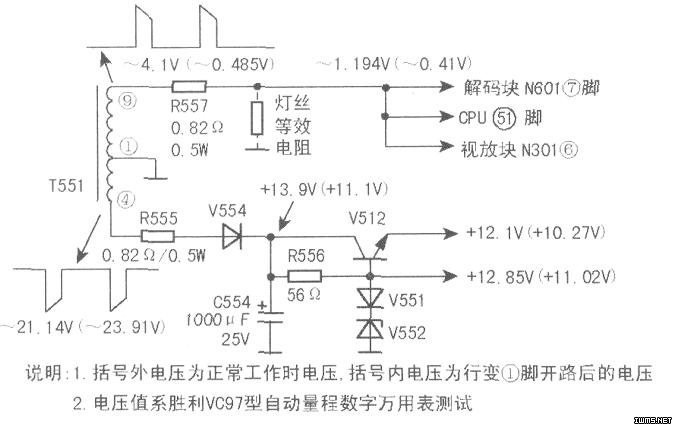

　　如图所示，测量+12v稳压管v512各极电压都偏低，v512e极的电压为+10.27V，南此断定故障在+12v电源电路或负载部分。

　　代换R555、V554、c554均不能排除故障；挑开v512e极，+12v恢复正常，于是怀疑+12v负载有问题。逐个断开各负载，V512e极电压有不同程度的升高，经查各负载又基本正常，并无明显短路现象。至此，维修陷入困境。

　　从反映该故障有时能自动消失。又联想到以前常碰到该型号行变（9）脚开焊这一情况，决定先补焊行变（9）脚，顺此也补焊了行变（1）脚，没想到故障竟然排除了。

　　由于行变（9）脚开路后，无灯丝电压，会出现无光栅故障，故怀疑本故障系行变（1）脚开焊所致。

　　人为把（1）脚悬空试机，故障重现，这说明怀疑正确。行变（1）脚开路后，巾于灯丝限流电阻R557阻值较小，行变（9）脚产生的感应电压经R557及灯丝对地形成交流通路。此时虽然行变（4）脚的脉冲电压（2391v）比正常值（21.14v）高，由于R557和灯丝电阻已成为该电压的内阻，则v512各极电压均会降低，从而会出现伴声小的故障。

　　另外，由于灯丝两端电压大幅下降，则图像亮度低，同时因送到解码块和CPU的行逆程脉冲幅度较小，所以出现闪动的彩色横条和无字符故障。
