电磁炉出现功率不足现象，主要涉及的电路有：功率调整电路，Vin电压检测电路，CUR电流检测电路，LC振荡电路。待机测得Vin取样电压为3.18V，略低（正常值3.20V）；PWM脉宽调控输出电压为1.56V，正常；CUR电流检测取样电压为4.5V，明显异常（正常0.13V）。

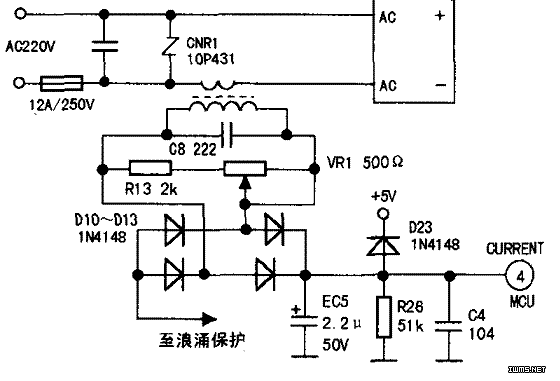

　　上述检测说明电流检测电路出现故障，如图所示，检测此电路，发现钳位二极管D23（1N4148）负极电压为4.5v，正极电压为1.76V。经检测，D23已反向击穿，换新后cuR电流取样电压恢复到正常的0.13V。放锅加热，整机电流达到8.5A。

　　D23反向击穿后，引起CUR电流取样电压上升，超过最大火力时的电压值，MCU据此调窄PWM脉宽，随即降低IC2D比较器（11）脚功率电平。加热时，实测（11）脚动态电压2.43V（正常加热为2.67V），其输出端（13）脚驱动电压在最高火力时也下降至4.86V（正常时为6.17v），从而导致IGBT管驱动方波电压变低，整机功率下降到990W。
