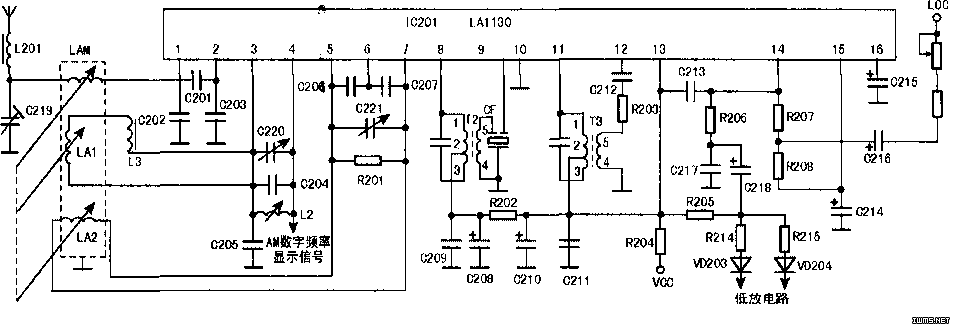

由FM波段收音、放音功能正常，可排除功放电路造成的声音低。灵敏度低及收台明显减少问题应在AIM收音部分，相关电路见下图所示。

　　用万用表直流2.5V挡，将红表笔接在LA1130（15）脚，黑表笔接地，仔细调谐旋钮，以便能正确收到某个电台的节目，此项测量验证两个要求：一是本振起振，即用一根导线短接LA1线圈的两个引出线焊点，以电台播音消失来验证；二是电压表的读数不超过1.2V，若超过1.2V，则另选一音量较低的电台，或降低天线高度来达到电压的要求。

　　然后用无感螺丝刀调整中频变压器T3的磁帽，使电压读数达到最大，接着以同样方法调整中频变压器T2。进行此操作时，应仔细小心，以免将磁帽损坏。若调整T3的作用不明显，则可先把其调到一个较好的位置，然后调节T2，返回来再调整T3。如此反复调整，直到调好为止。如果调整T3仍无作用（电压表的读数既不上升，也不下降），则应检查C212和电阻R203是否开路，T3线圈是否开路。若在调整过程中，磁帽越往下，电表读数越大，音量越高，并且调到底也达不到峰值，则应检查T3绕圈有无开路或局部短路，实际检修中此类情况多为槽路电容开路或容量变小，对此可在T3的（1）、（3）脚间并接一个等值电容，再进行调整。并按同样方法调整T2，在调整时，若每当靠近峰值时就会出现啸叫自激现象，则可偏调一点，待以后再行处理。调整了中频谐振回路后，将调谐器从最低端调到最高端，指针应从刻度526的左外侧移到1606右外侧，并至少不能低于1606的末位数，这说明指针行程准确。接收的频率最好是在100kHz附近的已知频率电台，以验证指针所指刻度频率是否与该电台的频率相符（或不超过3mm基本正常）。如果不符，则应再接收一个低端电台，并把指针调到相应位置，然后调整L2，并使之能够听到该电台，如果在调整时，电台位置无任何变化，说明L2开路，若调整时电台位置有变化，但达不到要求，则可配合调整C220，并使之达到要求。如果调整L2和C220有作用，但指针仍达不到要求，则可能是LA1线圈磁芯位置由于震动或其他原因而发生移动，应检查LA1磁芯弹簧钉与滑板的结合，若发现紧固胶脱落磁芯位置发生变化，则应在取下调谐器的情况下，用镊子旋动螺钉磁芯与线圈的相对位置，使之达到要求。磁芯的移动方向与指针位置关系的调整同T3。不同的是，在调整磁芯前，应先将L2和C220放在变化量的中间位置，一般来讲，想不用专用仪器而将磁芯位置调整得十分准确，是非常困难的。因此，在尢专用仪器的情况下，最好将磁芯恢复到原来位置，然后用紧固胶固定住螺钉。低端位置调好后，再选择一个高端台，并用同样的方法进行调整。这时，需注意主要调整电容C221，然后回到低端重新调整，并检查高端台有无变动，要做到在差距不大的情况下两边兼顾。若有变动，则应反复重调，直到基本达到要求。再选择一个接近1.400kHz的电台，并在正确调谐后接收该电台，调整电容C219和C221，并使万用表的读数为最大，若调整C219时电压无变化，则可能是电容C219开路，如果调整电容C221时不起作用，可能是电容C221开路或LA2可调电感开路，可分别进行检查和修复。如果调节时作用不明显，低端灵敏度与LAM磁芯位置有关，而1000kHz及高端灵敏度则与LA2磁芯位置有关，应按调整LA1的方法进行调整。在频率范围和统调结束，并且排除所发现故障后，应以上述调整方法再重新调整中频回路。此时，应注意要以音轻的电台信号为标准，否则会因电压读数看不出变化而难以调整到峰值点上。本例故障经上述调整，发现电容C221一只脚开路。将其焊好，再略加调整后，故障排除。
