根据故障现象分析，故障可能是保护电路动作，电源电路、行扫描电路接触不良或有元件变质（与温度有关系）。

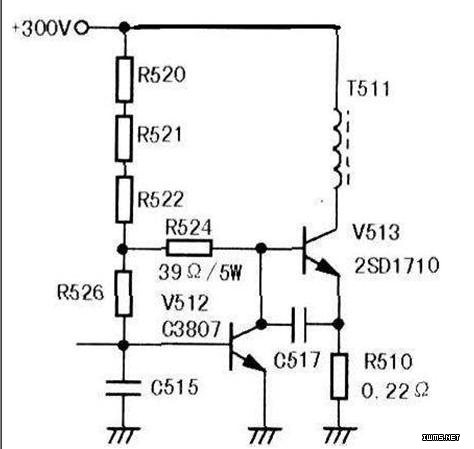

　　开机测量各关键点电压正常。自动关机后，行管集电极电压约为30V左右，这说明电路处在弱振状态或行输出负载过重。首先用放大镜观察电源电路、行扫描电路中功率较大发热元件的引脚，无虚焊现象。该电路是新板，焊接良好。为区分是否系保护电路动作造成此故障，拆去待机控制管V703，仍然发生自动关机。为了区分是行电路的故障还是电源电路的故障，将电阻R470断开，接上假负载，开机后还是自动关机，这说明故障范围在开关电源。为缩小故障部位，除主电源+B外，逐一断开开关电源变压器各路负载供电的整流二极管开机，仍然自动关机，说明故障在初级部分，于是决定用加热和冷却法检查。如图所示，当用电烙铁触及R524时，故障立即出现，然后用蘸水棉球敷在R524表面上，能延长工作时间，至此确定R524损坏。拆下静态测试，R524呈现正温度系数特性，明显异常，代换后故障排除。

　　当电视机工作后，开关管V513的工作电流较大，发射结电压较大，流过R524的电流上升，由于R524已变质，其阻值随温度的升高而迅速增大，增大到一定值时，破坏了开关管的振荡条件，开关管截止，电视机自动关机。自动关机后，R524两端的压降较大：开关管V513的发射结电压很小，较弱导通，即开关管V513处于弱振状态，故C极只有30V左右的电压，因此时R524的电流逐渐下降，温度也逐渐下降，当恢复到正常值时，又自动开机。
