拆开机壳，直观观测没有发现问题，用万用表电阻挡测量容易出问题的几个重点部位，发现行管已经击穿短路。仔细检测相关电路，除了机板上有几处不明显的虚焊外，没有发现其他元件损坏，认为就是虚焊导致行管损坏的，于是用一只行管更换后，开机瞬间听到高压启动的声音，随后立即消失，测量刚换上去的行管再次损坏。

　　为了判断到底是什么原因导致行营击穿，将主机的分辨率调整为640×48O，刷新率调整为60Hz，更换行营后，将二次电源升压管Q402拆下，开机光栅出现，屏幕上显示基本正常，由此证明行输出电路基本正常，故障应该是二次电源电路工作失控，导致升压过高而过压击穿行营。

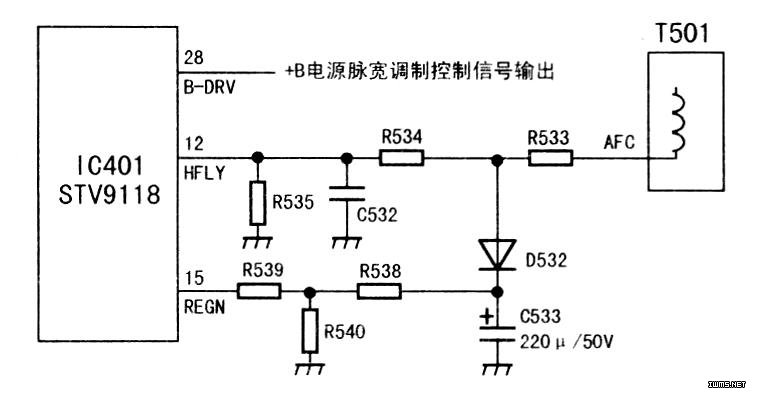

　　通过分析，二次电源能够将电源电压升高，证明升压电路基本正常，问题应该是二次电源稳压电路工作失常所致。该机采用的行场振荡芯片是STV9118，内部集成了稳压电路，通过其（15）脚对二次电源进行取样（如图所示），在集成块内部进行计算处理后， 从28脚输出控制B-DRV信号去控制升压电路的工作状态，达到稳压的目的。开机测量C533两端的电压很低，正常时应该为25V左右，在路测量该路的各个元件，没有发现问题。将C533拆下测量，发现充放电幅度明显不足，用一只新的200uF/50V电容更换后，C533两端电压为23V。装回Q402后，恢复电路开机光栅出现，切换各种分辨率也没有问题，故障排除。
