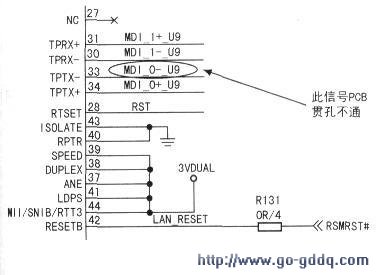

进入WindowsXP后，系统提示网线未插入，LINK灯不亮。该主板相关电路如图所示，测25MHz剐辰正常起振，MAC地址也重新烧入过。测到6100的RX、TX、RXCLK、TXCLK、MII_VREF等信号和电压均正常，测网卡接口的引脚对地阻值也是正常的。更换网卡和RTL8201CL网卡lC仍是同样故障。此时测8201CL（30）～（34）引脚的TPTX和TPRX，发现（33）脚的MDI_O_U9信号对地阻值偏大为430Ω，而其他3个引脚均为370Ω左右。将网卡接口摘掉后四根引脚的对地阻值变为正常且相同。此时发现网卡接口到8201CL（33）脚的PCB金属化孔不通，大约有100Ω的阻值，将该孔用针扎透后，飞线连接背线路与8201CL（33）脚并重新安装上网卡接口后，测其对地阻值正常，加电进入WindowsXP系统，网络功能正常，此板修复。
