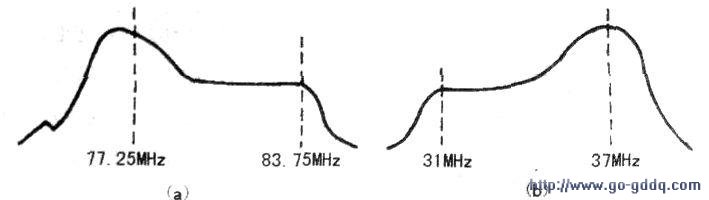

根据故障现象分析，是系统的频响高端严重跌落引起。先测量整机频响，十分明显，高频端已严重跌落。如下图所示，这正是造成清晰度下降的原因。单独热扫电子管功放曲线正常。热扫激励器时。曲线和下图（a）相似。再看中频频响时，成为下图（b）的形状，最后查得是群时延校正电路的频响发生了变化。根据变化情况，做了调整使频率响应满足了指标要求。接收也恢复正常。

　　小结：引起群延时频响变坏的原因是经过长期工作以后，三极管电路参数发生了较大变化，从而使频响曲线变差。高频端出现较大跌落，高频信号分量输不出去，使接收图像清晰度下降。在实际工作中，发射机总响应变差以后。易判断为电子管功率放大器的问题。往往认为激励器在出厂时已全部调好，不会出问题。而忽略了激励器的影响。

　　对群延时响应的调整要慎重。

　　既要调整好响应。同时还要做各项频率上的时延校正量满足指标，否则会顾此失彼，得不偿失。故调整时要根据有关说明的调整方法，找准调整元件，千万不要误调群延时量调节元件和校正谐调回路的谐振频率调节元件。调乱后一般很难恢复。
