此空调（其中有一套的主机是科艺：3HP，而室内机配接美的KF-71L／Y—S3柜机风口），在实际安装后发现。一插上电源。按面板开关键或遥控开关后，室内风机转一会儿后即停机，且主机不启动，面板显示E6故障。

　　用万用表测室内机板压缩机继电器输出端，无交流220V（注意测量要迅速。否则机子很快进入E6故障保护状态），判断问题出在室内机主板，但细查主板无烧毁、损坏痕迹。又怀疑是传感器故障，于是用万用表电阻挡测室温传感器13kΩ（室温35℃时测），当把室温传感器一端断开后面板马上显示E2.说明传感器无故障。再用万用表测管温传感器是13.5kΩ（室温35℃时测），正常；当同样把管温器一端断开后面板显示E1，说明管温传感器也无故障。检测直流稳压电源7812、7805输出，正常；检测晶振两引脚电压各为2.3V，正常。又怀疑继电器损坏。于是测其线圈阻值。正常；把直流+12V直接加至继电器线圈脚。继电器能吸合动作。主机启动。说明问题的确是由于室内机主板无主机控制信号输出所致，但查遍了所有元件未见异常，维修陷入困境。仔细观察后发现主板上端露出一个两脚插头，其连接方式：一端接在光耦PC817中的一脚，另一脚接在主板的零线上，想了半天搞不明白，决定把电路板的这部分电路绘制出来，以供同行维修参考（见附图）。由图可见，此插头的两脚接主机压力保护开关。

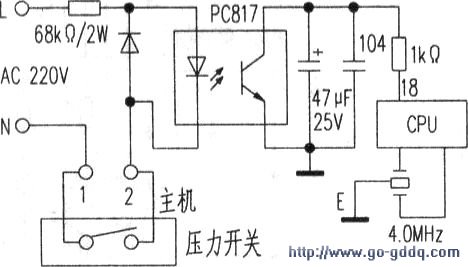

　　其工作原理为：插上电源，室内机主板L（火线）端经68kDd2W电阻降压限流后进入光耦阳极，经阴极接至室外机压力保护开关，正常工作时压力开关处于闭合状态，通过N（零线）构成回路。光耦工作。CPU（18）脚经1kΩ电阻限流后接地，当（18）脚为低电平时，CPU正常工作。CPU的压缩机输出端有+5V输出，经反相器ULN2003后使继电器工作。压缩机得电运转。当异常原因造成压力开关断开，L（火线）端经68kΩ／2W电阻加到光耦阳极，而阴极未能接到N（零线）端（造成不能构成回路）。光耦不工作；当CPU（18）脚为高电平时，处于保护状态，无压缩机控制信号输出。面板显示E6故障。

　　通过上述分析可以很清晰地了解保护电路原理。由于本主机未设压力保护开关元器件，故把美的室内机主板插头（1）、（2）端短接，故障排除。解决了科艺3HP主机与美的室内机匹配故障问题。

　　小结：通过光耦作为压力保护传输耦合器件的保护方式。在市面上的机型中是较少的。望同行注意分析，吃透原理。避免走弯路，提高检修效率。
