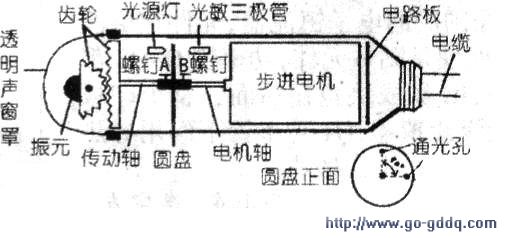

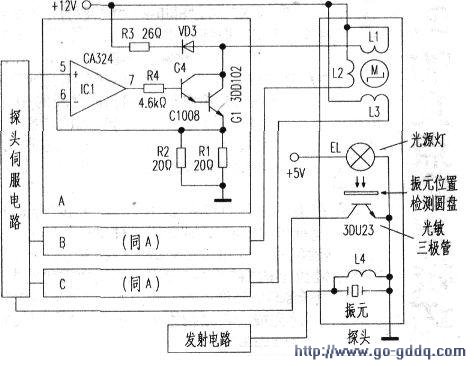

开机，观察探头，振元不摆动，按冻结键（DIGIT MEASURE）。振元仍不摆动。故障可能在电源、探头步进电机伺服电路，或探头内步进电机坏或传动机构失灵。 查探头与主机连接可靠无断线。查探头步进电机伺服电路（位于通道电路板元件面右测，见上图。图中元件位号系笔者所编。原电路板上无编号），在三个驱动管G1一G3（3DD102x3）的集电极均测不到电压。在路检测各管无击穿短路。追踪至电源稳压板（中图电源局部电路1。查出为扩流管VT1（3DDl02A）击穿。更换后+12V电压输出正常。试机，图像杂乱无章。观察探头。见振元摆动不到位。不均匀。机械震动声紊乱。拆开探头检查（下图探头剖面示意图）。发现振元位置检测圆盘和步进电机轴连接的固定螺钉松动。重新调整后，试机，图像正常，故障排除。

　　振元位置检测机构调整方法：振元位置检测机构由光源灯、光敏三极管（3DU23）、圆盘（圆形盘片，随电机一同转动。

　　在90°圆心角的二条边上各开有一个通光孔）。调整方法：松开圆盘和传动机构轴间的固定螺钉A.

　　拧紧圆盘和电机轴间的固定螺钉B，转动传动机构轴。使振元处在中间位置处不动，再拨动圆盘使l光源灯泡正对圆盘上二个通光孔的中间位置处。拧紧固定螺钉A。此时，拨动圆盘至不能再动时。观察通光孔是否正对光l源灯泡顶部的中心。不符时。再松开螺钉A微调直至对准。
