打开机盖检查，发现行输出管Q402 （BU2507AX）击穿，引起一次电源电路的开关变压器T801发出“吱吱”的叫声。

　　行输出管损坏常见的故障原因有三种：一是由于供电电压过高或行逆程电容失容或行频切换电路不良，引起反峰电压过高所致；二是由于行输出变压器T402短路或S校正电路不良，引起负载电流过大所致；三是由于行激励电路不良，引起激励不足所致。

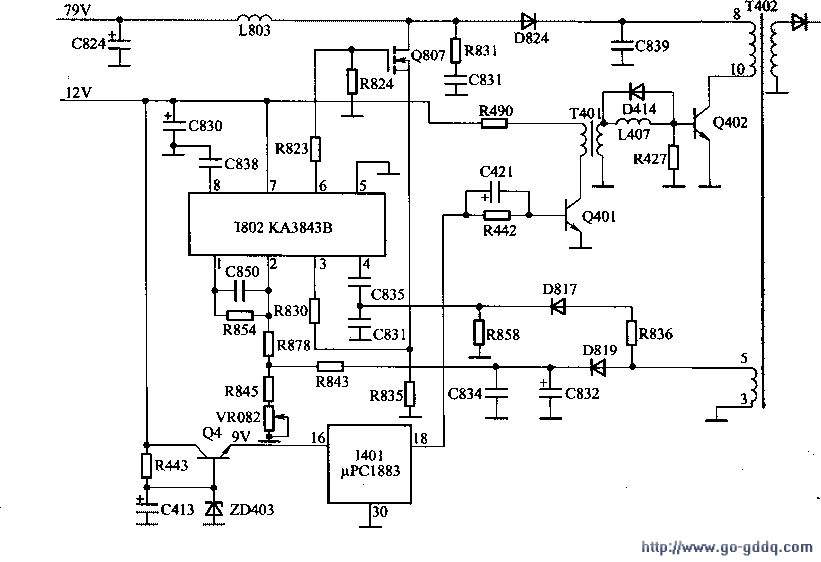

　　该机有关电路图如图所示。

　　焊下Q402后，在其c、e极位置接一只100W灯泡作假负载后通电，结果灯泡发光为暗红色，且两端电压为79.4V，而整流管D824正极电压为78.8V，这说明二次电源电路没有正常工作。测二次电源电路控制芯片I802 （KA3843B）的7脚有12V供电电压，测8脚有SV基准电压输出，测4脚电压为OV，用示波器测4脚、6脚均没有波形，说明IC802 （KA3843B）没有起振。检查发现，振荡器4脚与基准电压输出8脚之间没有设置定时电阻，这与以往应用的由控制芯片KA3842/UC3842构成的他激式开关电源电路有所不同。因此，当行振荡电路不工作或未装行输出管时，行输出变压器T402的5脚没有脉冲电压产生，因KA3843B振荡电路不工作，导致二次电源电路也不能工作。所以，在接假负载时，灯泡两端的电压是由主电源电路提供的。

　　在实际维修中发现行输出管因激励不足等原因产生的功耗大或行输出变压器等不良产生的过流现象，大多不会在开机瞬间将行输出管击穿。于是安装行输出管BU2507AX后通电，结果测D824负极电压为85V，说明二次电源电路工作正常，并且显示器显示的图像正常，用示波器测试行输出管基极、集电极波形均正常且十分稳定。说明行逆程电容、S校正电路、行输出变压器、行激励电路全部正常。通电约2分钟后关机，用手摸Q402的散热片温度正常。再次通电2小时，结果显示器工作正常，说明行输出管Q402的损坏大多是由于质量问题造成的。若手里没有该型号大功率三极管，可用常见的彩色电视机电源开关管2SD1710、BU508A代换。实践证明，Q402不能用含有阻尼管的大功率三极管（如2SD1555）代换，否则，大多会因激励不足而损坏。

　　方法技巧
　　
　　KA3843B与UC3842/KA3842的功能与工作原理是一样的，所以KA3843损坏后，可考虑用UC3842代换。但是，由于UC3842的启动电压不得低于16V，因此代换后的供电电压不能使用原12V电源供电，应由滤波电容C824两端的79V电源通过限流电阻提供。
