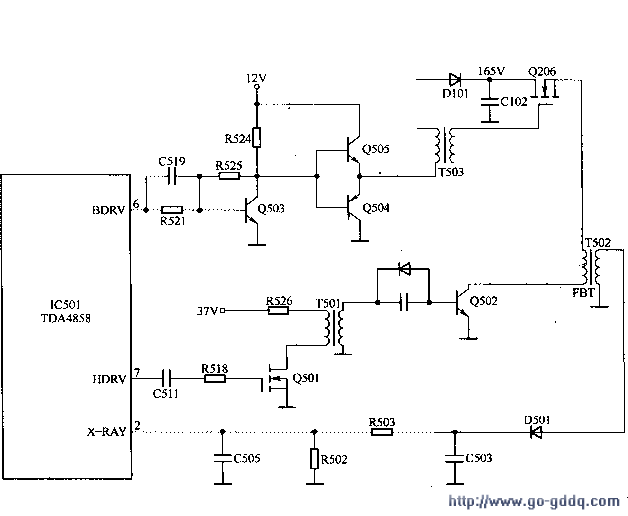

为便于检修，现绘出有关电路如图所示

  　测一次开关电源输出的165V电压为162V，基本正常，按POWER键启动显示器，测二次电源开关管Q206的S极刚开始有88V左右的电压输出，然后变为2V，用示波器测量IC501（ TDA4858）的6脚（+B驱动脉冲）、7脚（行激励脉冲），则开机时有输出，随即无输出，测量C503正端电压，刚开机时为33V左右，随即迅速下降，正常情况下，C503正端电压应为27V，说明电路存在过压故障，使X射线保护电路动作。

　　检查+B电源和行输出电路相关元件，一无所获，后用示波器测量C102正端电压波形时，发现有较大的交流干扰脉冲，检查C102，发现容量严重下降，更换后故障排除。
