根据故障现象和检修经验，判断可能是负载存在严重短路性故障引起了主电源保护。首先测量行输出管Q403，发现已经击穿损坏。围绕行输出管损坏的原因，相继检查了逆程电容和二次电源的各关键元件，又查出二次电源管Q911击穿，其他未见明显异常。分析认为可能是二次电源开关管本身不良，损坏后又引起了行输出管损坏。于是将二者更换后开机，发现光栅行幅度过大。测量二次电源输出端电压为200V，为避免元件损坏，立即关机。从以上情况看，二次电源输出电压过高才是行管和二次电源开关管击穿的真正原因。

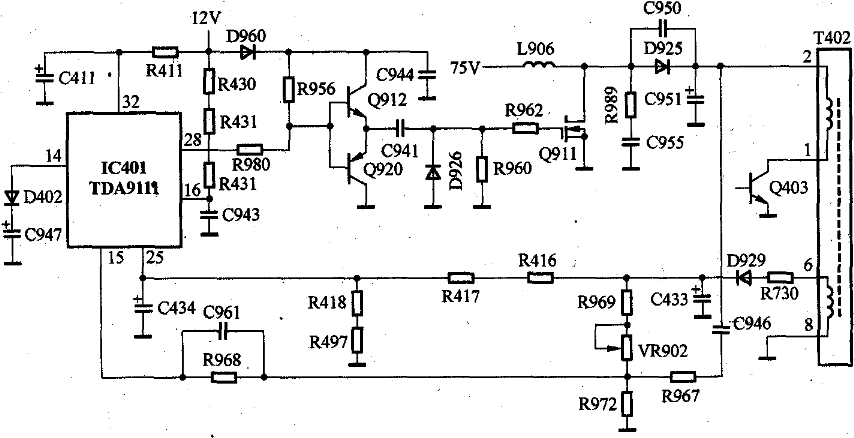

　　应该重点检查二次电源稳压控制电路(见图)。

　　首先检查稳压取样电路，即T402的6脚至IC401的15脚之间的元件。因不便加电检查，故在关机状态下对上述电路的元件进行逐个检测，没发现任何问题。对IC401的28脚，(开关管激励脉冲PWM输出端)至开关管G极之间电路的关键元件Q912、Q920、C941、D926、R960等进行仔细检查，也没发现异常，代换IC401无效。据此怀疑高压包T402不良，代换一只型号为79A355-4-A的高压包，故障排除。

　　造成该故障的原因是高压包的6-8绕组内部漏电所致。这个绕组是二次电源的稳压取样电压和X射线保护取样电压的源头，该绕组漏电导致了由此输出的电压降低，因此二次电源大幅度升高。同样是因为这个绕组漏电，使得二次电源升高到200V以后，X射线保护端IC401的25脚仍然达不到保护阈值，所以X射线保护功能没有启控。

　　大量的维修实践表明，这是该机的一个常见故障，而且是一个通病。凡遇到该机烧行管或二次电源管，或者光栅行幅度过宽同时二次电源电压过高时，更换高压包一般即可排除故障。
