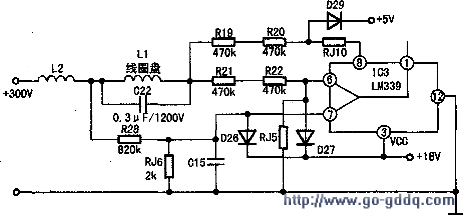

此机为转修机。拆机，发现功率管Q1不知去向，12A保险管已熔断。测整流桥堆B1已击穿损坏，清洁线路板，检查X谐振电容C22（0.3μF/1200V）及滤波电容C21（5μF/400V）均正常。查同步电路时（如图所示），发现同步取样线路铜箔腐蚀断裂，用刀片割开油漆，用导线连接断裂铜箔后，查R21、R22、R28同步取样电阻正常，其他元器件未见异常。检查IGBT激励电路正常，更换功率管Q1及整流桥堆B1，在不接线圈盘的情况下上电，测+5V、+18V正常，但一接上线圈盘后上电试机，只听“啪”的一声，漏电开关跳开，Q1再次击穿损坏。难道其他电路还存在故障？

　　仔细分析，IGBT激励电路既然未见损坏元器件，那么只有同步电路中的驱动IC3（LM339）没有代换，难道LM339存在故障？拆下LM339，用新购的LM339对比测量对地电阻值，发现原LM339阻值异常，说明已损坏。换新后，复查同步电路及IGBT激励电路未见异常，将功率管Q1换新，确认无误后放锅试机，一切正常。
