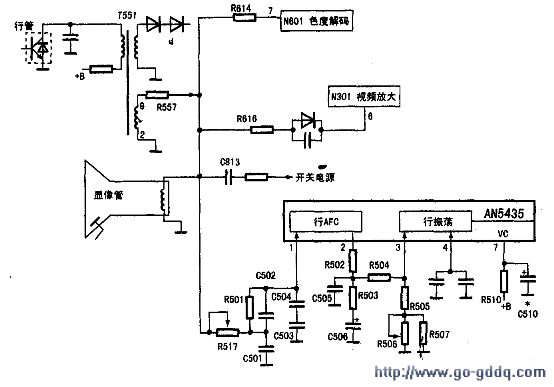

图像分成左右两半部分，说明行中心严重偏移。此机行中心严重偏移，同时无彩色，故障应该由“共同”原因——行逆程脉冲不良造成。相关电路如图所示，行输出变压器T551⑨脚输出的行逆程脉冲经过限流电阻R557之后分五路输出：一路经R614供给色度解码电路使用：一路经R517供给行AFC电路使用；一路经R616供给行消隐电路使用；一路经C813供给电源电路使用；最后一路直接为显像管灯丝供电。彩电能够发光，检查R557阻值正常。在其余四路行逆程脉冲输入电路中，先后断开R614、R616后，仍然出现行中心严重偏移的现象，说明行中心严重偏移的现象不是因为色度解码电路、行消隐电路造成，也基本说明机器出现无彩色现象不是色度解码电路造成，故障是由行逆程脉冲形成电路引起。

　　行频的高低影响行逆程脉冲的形成，AN5435内部行振荡电路、AN5435②⑧④脚外围元件以及T551等共同决定行逆程脉冲的质量。更换AN5435及其②③④脚外围元件甚至代换T551之后故障依旧。

　　为了保证行扫描电路产生的行振荡信号的频率、相位和电视台发射的图像信号的频率、相位相一致，彩电都设有行AFC电路。行AFC电路工作的前提条件是必须具备行逆程脉冲信号，行逆程脉冲信号与同步分离信号进行比较，比较结果进一步保证行扫描的频率、相位准确。因为出现行中心严重偏移的现象，所以怀疑行逆程脉冲信号在向行AFC电路输入过程中存在问题，使行AFC电路工作不正常。

　　测AN5435①脚电压正常，②脚电压为1.1V，与正常值2.6V差距太多。检查并代换AN5435①②脚外围电阻和电容，均不起作用，维修顿时陷入困境。

　　由于M11机心属于老品牌彩电，难免由于灰尘原因造成线路板漏电，但清洗线路板后，故障现象依旧。AN5435⑦脚为行扫描供电脚，测量9V供电电压正常，怀疑外围电容C510不良。取下C510进行检查，发现已经无容量。更换C510后调整R506、R517，机器恢复正常。

　　小结：M11机心对行扫描供电要求比较严格。电容C510失去容量后，虽然行9V供电电压正常，但是行AFC电路因为行供电质量太差无法正常工作，行扫描电路产生的行振荡信号的频率、相位无法和电视台发射的图像信号的频率、相位一致。当行振荡频率不良时，T551产生的行逆程脉冲不良，不良的行逆程脉冲作用在彩色解码电路中，势必出现图像无彩色的现象。
