该机遭雷击并经人维修后，DOS黑底色过亮，有明显的回扫线，进入WindowsXP后屏幕中央有直径0.5cm的黑斑，关机时有刺眼亮点。

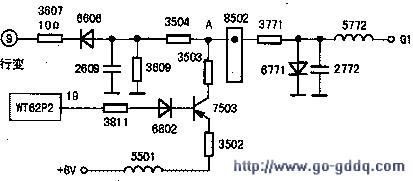

　　观察故障现象，初步判定是显示器关机消亮点电路有故障。为方便检修，笔者根据实物绘制部分电路如图所示。

　　分析其控制原理：联机正常工作时，CPU（WT62P2）19脚为低电位，7503导通，+6V经5501、3502、7503、5503输送至A点；从FBT（行输出变压器）⑨脚输出的交流电压经6606整流，在电容2609上建立起-200V的直流电压。经3504也输送至A点，然后加至显像管栅极G1，显像管正常显像。当主机关闭时，CPU 19脚跳变为高电位，7503截止，+6V通道被阻断，-200V迅速通过3504、8502、3771、5772加至显像管栅极G1，使栅、阴极电压差迅速增大。从而限制显像管阴极发射电子的能力。让电子束悄然截止，达到关机消亮点的目的。

　　可以看出，检修该故障的关键在于A点的电压，不管哪路电压出故障，必然会在A点有所反应。开机监测A点电压为+1.5V。G1端电压为+0.6V（6771起到了钳位作用），因栅、阴极的电压差较预设值小，所以显像管亮度较大，导致进入DOS时黑底色过亮，有回扫线出现。从A点电压为正可知-200V电压通道出现了故障。

　　沿3504支路向FBT脚测查。发现-200V印刷电路板铜线（右侧电路板第二条）被承载板（铁制）铁槽边沿刮掉了保护漆，已对地短路。继而查出限流电阻3607开路。用胶布封住露出铜皮的导线，更换3607后，故障排除。
