以上四种I/O配置各有特点。准双向I/O口的最大优点是既可以作为输出，又可以作为输入，不需要通过控制字切换方向；推挽输出的特点是，无论输出高电平还是低电平都能驱动较大的电流，如输出高电平时，可以直接点亮LED，而在准双向I/O口模式下则很难办到，但推挽输出I/O口的引脚只能作为输出，不能作为输入；高阻输入模式的特点是I/O口只能作为输入使用，因其可以获得比较高的输入阻抗，在有模拟比较器和ADC复用的L/0口中应用较多。开漏模式与准双向模式相似，但内部没有上拉电阻。开漏模式具有很好的电气兼容性，外部上拉电阻接3V电源就能和3V逻辑器件接口；若上拉电阻接5V电源，则又可以和5V逻辑器件接口。如I/O口用作I2C总线时均采用开漏模式。

　　下面以1II公司的MSP4.30F169型单片机为例，介绍其I/O口的类型。MSP430F169是Tl公司新型3V低功耗16位单片机，内置16位定时器、8通道12位A/D转换器、2通道12位D/A转换器、I2C、DMA等模块，广泛应用于多功能电表、汽车及工业控制领域。

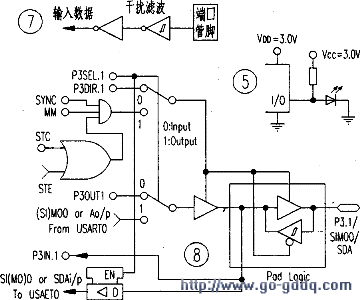

　　MSP430F169具有48个I/O口，各口可以独立编程和使用，通过控制字实现特殊功能和普通L/O口的输出及输入三种模式互相转换。图8为P3.1口内部功能逻辑图。P3SEL×、P3DIR.×为I/O端口配置字，当端口配置成输出模式时，即为推挽输出模式，在85℃时最大驱动电流可达到34mA，最大拉电流可达到41mA。当端口配置成输入模式时为高阻输入模式。当P3.1口作为I2c总线端口时为开漏模式，须外接上拉电阻。其他I/0端口除特殊功能外，输入输出配置与此相同。

　　使用时需要注意，I/0口外设的额定电流不应大于I/0口最大的输出电流和最大拉电流。当端口不使用时，应配置为I/0输出模式并开路，这样做可以减少电流损耗并杜绝外部干扰的窜入。在需要驱动较大外设时，应考虑增加外围驱动芯片，以减小电流输出，隔离电磁辐射干扰。
